Заводские цвета и расположение проводов автомобиля

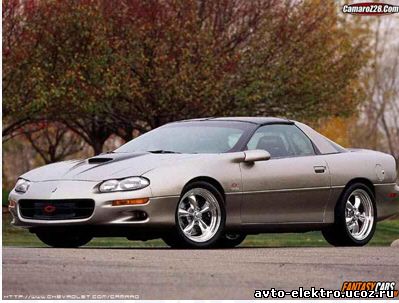

Chevrolet Camaro, Z28 1996 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый
Зажигание #1:розовый Жгут замка зажигания
Зажигание #2:оранжевый Жгут замка зажигания (HEAT/AC)
Зажигание #3:Нет данных
Дополнительные устройства:коричневый

Жгут замка зажигания

Стоп-сигнал:светло синийПоложительная

Педаль тормоза

Тахометр:белый

См. примечание *

Парковочные огни:коричневыйПоложительная

В переключателе фар

Фары:желтыйПоложительная

В переключателе фар

Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:красный Жгут замка зажигания
Выключение штатной сигнализации:Нет данных
Клаксон:черныйОтрицательнаяРулевая колонка
Запирание центрального замка:красный/черный Модуль управления **
Отпирание центрального замка:серый/черный Модуль управления **
Привод багажника:черный/белыйПоложительнаяРеле открывания
Концевики дверейбелыйОтрицательнаяМодуль управления
* В 8-мицилиндровом двигателе провод тахометра белый в модуле с пассажирской стороны моторного отсека. В 6-тицилиндровом двигателе - белый на катушке зажигания со стороны водителя.
** - Модуль управления с пассажирсткой стороны за бардачком. Белый (-) провод закрывает передние двери и багажник. Отпирание (-), Серый/черный (двери) и черный/белый (багажник) (-). Требуется диодная развязка.
