Заводские цвета и расположение проводов автомобиля

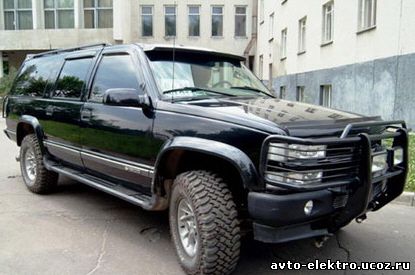

Chevrolet Suburban SLT 1996 года выпуска



ЦепьЦветПолярностьРасположение
Постоянное напряжение 12 вольтКрасныйПоложительнаяРулевая колонка
СтартерЖелтый или фиолетовыйПоложительнаяЖгут рулевой колонки
Зажигание*РозовыйПоложительнаяЖгут рулевой колонки
Зажигание №2*Розовый\белыйПоложительнаяЖгут рулевой колонки
Отопитель/ кондиционерОранжевыйПоложительнаяЖгут рулевой колонки
Освещение салонаБелый или фиолетовый**Отрицательная
Отрицательная
Выключатель света
Выключатель водителя
Стояночные огниКоричневыйПоложительнаяВыключатель фар
Концевик багажникаЧёрныйПоложительнаяВыключатель на панели или блок реле
Запирание замков дверейСветло-голубойПоложительнаяМоторный щит со стороны водителя
Отпирание замков дверейБелыйПоложительнаяМоторный щит со стороны водителя или блок реле
Датчик тахометраБелый-Катушка зажигания со стороны пассажира
Примечания:
* Для предотвращения блокировки блока ECU трансмиссии необходимо запитывать два провода зажигания
** Белый провод дополнительного освещения под панелью приборов можно отключать с помощью отдельного переключателя на панели приборов. Фиолетовый провод, расположенный на переключателе на краю панели, всегда задействован.
