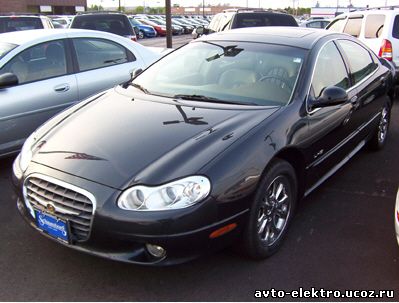

Chrysler LHS 1999 - 2001

Заводские цвета и расположение проводов автомобиля
Chrysler LHS 1999 - 2001 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый
Зажигание #1:темно синий/белый Жгут замка зажигания
Зажигание #2:темно зеленый/красный Жгут замка зажигания (TRANS.)
Зажигание #3:Нет данных
Дополнительные устройства:черный/оранжевый

Жгут замка зажигания (HEATER/AC)

Стоп-сигнал:белый/бурый

Педаль тормоза

Тахометр:бурый/розовый, бурый/светлосиний TAN/красный, или TAN/оранжевый

Коммутатор *

Парковочные огни:черный/желтый

В разъеме в панели водителя

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:красный & розовый/черный Жгут замка зажигания
Выключение штатной сигнализации:светло зеленый/оранжевыйПоложительнаяПанель водителя
Клаксон:черный/красныйОтрицательнаяБлок предохранителей в панели водителя
Запирание центрального замка:белый/светло зеленый Панель водителя
Отпирание центрального замка:тот же провод Панель водителя
Привод багажника:черный/белый

Положительная

в багажнике
Концевики дверейжелтый

Отрицательная

Модуль центрального замка **
* - Коммутатор с водительской стороны моторного отсека, перед распределителем.
** - Модуль ЦЗ расположен за панелью приборов водителя.
