GMC

Заводские цвета и расположение проводов автомобиля

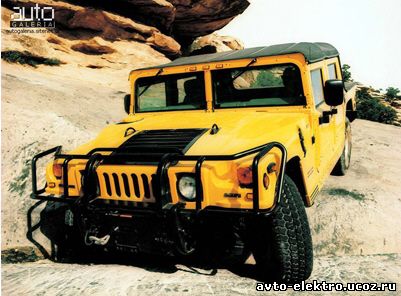

GMC Hummer H1 2003 - 2004 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый
Зажигание #1:зеленый Жгут замка зажигания
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:серый

Жгут замка зажигания

Стоп-сигнал:красный( + )

Педаль тормоза

Тахометр:желтый

Модуль за бардачком, контакт 5 разъема А

Парковочные огни:фиолетовый( + )

Переключатель фар

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:желтый( + )

Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:
Запирание центрального замка:

бурый



Водительская панель

Отпирание центрального замка:

светлозеленый



Водительская панель

Привод багажника:
Концевики дверей

коричневый/белый

( - )

Кик-панель со стороны пассажира

* - Автомобиль оборудован противоугонной системой PASSLOCK II. Провода Passlock II в этом автомобиле - оранжевый/черный и желтый, расположены в жгуте проводов ЦЗ.
