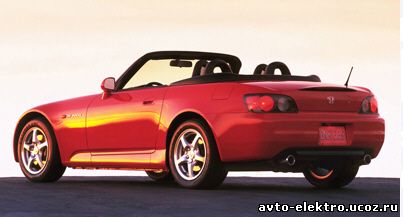

Honda S2000

Заводские цвета и расположение проводов автомобиля
Honda S2000 2000 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый
Зажигание #1:черный/желтый Жгут замка зажигания *
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:желтый

Жгут замка зажигания

Стоп-сигнал:белый/черный

Педаль тормоза

Тахометр:
Парковочные огни:

красный/черный



Модуль центрального замка

Фары:

синий/красный

(-)

Рулевая колонка

Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:белый

Жгут замка зажигания

Выключение штатной сигнализации:синий

(-)

Модуль сигнализации, под сидением водителя

Клаксон:оранжевый

(-)

Рулевая колонка

Запирание центрального замка:см. прим. **
Отпирание центрального замка:см. прим. **
Привод багажника:черный/желтый

Модуль ЦЗ за кнопкой стартера

Концевики дверейзеленый/желтый

(-)

Модуль ЦЗ за кнопкой стартера

* Автомобиль может быть оборудован иммобилайзером.
** В модуле ЦЗ два разъема. Один для запирания, другой для отпирания дверей.
