Заводские цвета и расположение проводов автомобиля

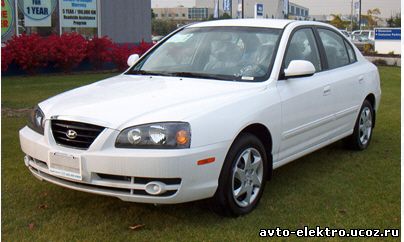

Hyundai Elantra 2005 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый(+)
Зажигание #1:оранжевый(+)Жгут замка зажигания
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:зеленый

(+)

Жгут замка зажигания
Стоп-сигнал:белый

(+)

Педаль тормоза
Тахометр:синий (AC) Коммутатор*
Парковочные огни:зел/оранж (слева) & розовый (справа)

(+)

Коробка предохранителей
Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный & розовый(+)

Жгут замка зажигания

Выключение штатной сигнализации:Нет данных
Клаксон:красный

(-)

Кнопка клаксона

Запирание центрального замка:розовый

(-)

Панель водителя

Отпирание центрального замка:желтый/оранжевый

(-)

Панель водителя

Привод багажника:Нет данных
Концевики дверей:желтый

(-)

Водительская панель

* Коммутатор расположен в водительской панели.
