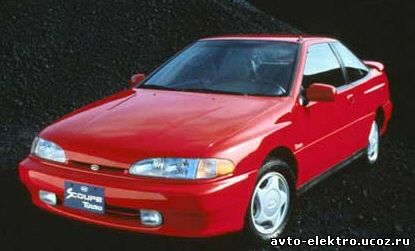

Hyundai Scoupe 1991-

Заводские цвета и расположение проводов автомобиля
Hyundai Scoupe 1991-1993 годов.



ЦепьЦветПолярностьРасположение
12 В постоянноечерный/синий или красный-жгут проводов замка зажигания
12 В отключаемоечерный/белый-жгут проводов замка зажигания
стартерчерный/желтый или черный/красный-жгут проводов замка зажигания
внутрисалонное освещениечерный/красныйотрицательнаяконцевик пассажирской двери, у внутрисалонного фонаря.
габаритные огнизеленый/белый или белыйположительнаяв блоке предохранителей
*окно переднее водительскоесиний--
*окно заднее водительскоесиний--
окно переднее пассажирскоекоричневый/черный-управляющий выключатель
окно заднее пассажирскоекоричневый/черный-управляющий выключатель
вентилятор радиаторачерный/красныйотрицательнаяу вентилятора
фонарь заднего ходакрасный/зеленый-у выключателя рядом с коробкой передач
зажигание №2синий--
Тахометрбелый/синий или белый/желтый-у силового транзистора, у фильтра помех
*четырёх или пяти проводная система с обратной полярностью.
