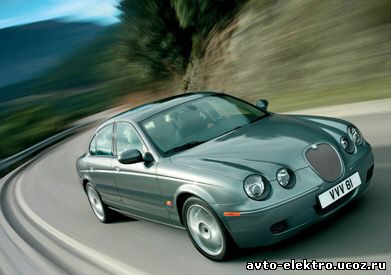

Jaguar S-Type 2003

Заводские цвета и расположение проводов автомобиля
Jaguar S-Type 2003 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый/черный(+)
Зажигание #1:белый/зеленый(+)Жгут замка зажигания*
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:белый

(+)

Жгут замка зажигания
Стоп-сигнал:зеленый/оранжевый

(+)

Педаль тормоза
Тахометр:Нет данных
Парковочные огни:синий

(-)

Переключатель фар

Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:коричневый/красный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:Выключается с помощью ЦЗ
Клаксон:Нет данных
Запирание центрального замка:черный/зеленый

(-)

Модуль управления водительской двери

Отпирание центрального замка:черный/белый

(-)

Модуль управления водительской двери

Привод багажника:Нет данных
Концевики дверей:Нет данных
* - Автомобиль оборудован противоугонной системой с транспордерным ключом.
