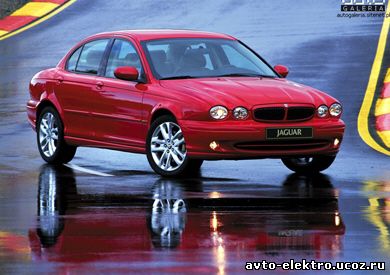

Jaguar X-Type 2002 -

Заводские цвета и расположение проводов автомобиля
Jaguar X-Type 2002 - 2003 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый(+)
Зажигание #1:зеленый/оранжевый(+)Жгут замка зажигания
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:зеленый/белый

(+)

Жгут замка зажигания
Стоп-сигнал:зеленый/белый

(+)

Педаль тормоза
Тахометр:зеленый/Stripe (AC) Любая из катушек зажигания
Парковочные огни:красный

(+)

Переключатель фар
Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:красный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:черный

(-)

Коричневый разъем в модуле электроники*

Запирание центрального замка:зеленый

(-)

Серый контакт в модуле электроники*

Отпирание центрального замка:синий

(-)

Серый контакт в модуле электроники*

Привод багажника:синий

(-)

Коричневый контакт в модуле*

Концевики дверей:
* - Модуль управления электроникой расположен за бардачком.
