Заводские цвета и расположение проводов автомобиля

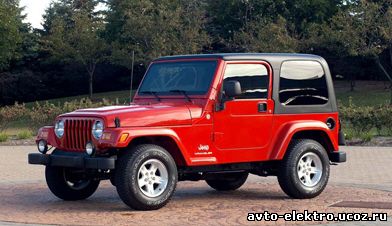

Jeep Wrangler 2005 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:розовый/оранжевый
Зажигание #1:розовый/зеленый Жгут замка зажигания
Зажигание #2:розовый/желтый Жгут замка зажигания
Зажигание #3:розовый/желтый Жгут замка зажигания
Дополнительные устройства:розовый/желтый Жгут замка зажигания
Стоп-сигнал:белый/бурый(+)Педаль тормоза
Тахометр:розовый/серый Катушка зажигания
Парковочные огни:белый/желтый Переключатель фар
Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный

Жгут замка зажигания

Выключение штатной сигнализации:Нет данных
Клаксон:красный/желтый(-)

Рулевая колонка

Запирание центрального замка:Нет данных
Отпирание центрального замка:Нет данных
Привод багажника:Нет данных
Концевики дверей:Нет данных
