Коды неисправностей SRS (Toyota)




Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора "SRS" при замкнутых выводах "TC"-"E1" разъема DLC1 под капотом или "TC"-"CG" разъема DLC3 под приборной панелью и включенном зажигании.



Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
- подсоединть два провода к выводам "TC" и "AB"
- включить зажигание и подождать не менее 6 секунд
- поочередно, раз в секунду, замыкать на массу выводы "TC" и "AB" (пауза между замыканием - менее 0,2 секунды)
- после третьего замыкания вывода "TC" индикатор должен замигать с высокой частотой - значит коды стерты.

11 - Воспламенитель ПБ водителя (замыкание на массу)
12 - Воспламенитель ПБ водителя (замыкание на питание)
13 - Воспламенитель ПБ водителя (замыкание в цепи)
14 - Воспламенитель ПБ водителя (разрыв в цепи)
15 - Передний правый датчик SRS (замыкание или разрыв в цепи)
15 - Передний правый датчик SRS (замыкание на массу или питание)
16 - Передний левый датчик SRS (замыкание или разрыв в цепи)
16 - Передний левый датчик SRS (замыкание на массу или питание)
31 - Неисправность блока управления SRS
51 - Воспламенитель ПБ пассажира (замыкание на массу)
52 - Воспламенитель ПБ пассажира (замыкание на питание)
53 - Воспламенитель ПБ пассажира (замыкание в цепи)
54 - Воспламенитель ПБ пассажира (разрыв в цепи)
61 - Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 - Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 - Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 - Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 - Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 - Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 - Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 - Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)










Коды неисправностей ABS (Toyota)







Считывание кодов (модели с разъемом DLC1)

- Включите зажигание.

- Перемкните выводы "ТС" и "E1" разъема DLC1.

- Снимите перемычку с выводов "WA" и "WB" разъема DLC1.

- Через 4 секунды считайте код по количеству вспышек индикатора.

- Снимите перемычку с выводов "TC" и "E1".

- Установите перемычку на выводы "WA" и "WB".



Сброс кодов (модели с разъемом DLC1)

- Включите зажигание.

- Перемкните выводы "ТС" и "E1" разъема DLC1 (автомобиль неподвижен).

- Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.

- Индикатор должен выводить код нормы (мигать 2 раза в секунду).

- Выключите зажигание.

- Снимите перемычку с выводов "TC" и "E1".

- Убедитесь, что индикатор ABS погас.







Считывание кодов (модели с разъемом DLC3)

- Перемкните выводы "ТС" и "CG" разъема DLC3.

- Включите зажигание.

- Через 4 секунды считайте код по количеству вспышек индикатора.

- Снимите перемычку с выводов "TC" и "CG".



Сброс кодов (модели с разъемом DLC3)

- Перемкните выводы "ТС" и "CG" разъема DLC3.

- Включите зажигание.

- Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.

- Индикатор должен выводить код нормы (мигать 2 раза в секунду).

- Снимите перемычку с выводов "TC" и "CG".



Код     Система

11        Обрыв цепи реле электромагнитного клапана

12        Короткое замыкание в цепи реле э/м клапана

13        Обрыв в цепи реле электронасоса

14        Короткое замыкание в цепи реле электронасоса

21        Обрыв или короткое замыкание в э/м клапане переднего правого колеса

22        Обрыв или короткое замыкание в э/м клапане переднего левого колеса

23        Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса

24        Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса

31        Неисправность датчика частоты вращения переднего правого колеса

32        Неисправность датчика частоты вращения переднего левого колеса

33        Неисправность датчика частоты вращения заднего правого колеса

34        Неисправность датчика частоты вращения заднего левого колеса

41        Слишком высокое или слишком низкое напряжение аккумуляторной батареи

43        Неисправность в цепи датчика замедления

44        Обрыв или короткое замыкание в цепи датчика замедления

49        Обрыв в цепи выключателя стоп-сигналов

51        Короткое замыкание или обрыв цепи питания электронасоса

71        Низкий уровень сигнала от датчика частоты вращения переднего правого колеса

72        Низкий уровень сигнала от датчика частоты вращения переднего левого колеса

73        Низкий уровень сигнала от датчика частоты вращения заднего правого колеса

74        Низкий уровень сигнала от датчика частоты вращения заднего левого колеса

75        Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса

76        Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса

77        Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса

78        Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса

79        Неисправность датчика замедления



Коды неисправностей АКПП (Toyota)

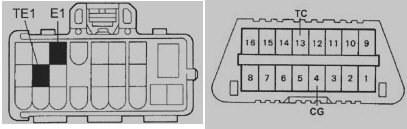

Коды самодиагностики считываются по числу вспышек индикатора "O/D OFF" при замкнутых выводах "TE1"-"E1" разъема DLC1 под капотом или "TC"-"CG" разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи - "O/D OFF" не горит).




11 - Норма
37 - Датчик частоты вращения входного вала АКПП (Р1705)
38 - Датчик температуры рабочей жидкости АКПП
42 - Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 - Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 - Соленоид управления давлением гидроаккумулятора (Р1765)
61 - Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 - Соленоид №1 (Р0753)
63 - Соленоид №2 (Р0758)
64 - Соленоид муфты блокировки гидротрансформатора (Р0773)
67 - Датчик частоты вращения входного вала АКПП
68 - Соленоид управления муфтой блокировки гидротрансформатора
73 - Соленоид муфты блокировки межосевого дифференциала
