Land Rover

Заводские цвета и расположение проводов автомобиля

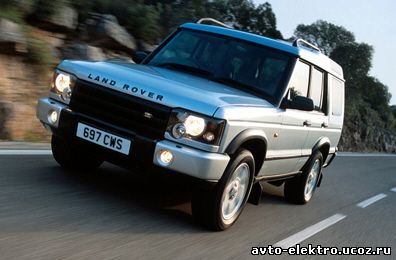

Land Rover Discovery (Original and Series II) 2000 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый/красный
Зажигание #1:желтый Жгут замка зажигания
Зажигание #2:белый Жгут замка зажигания
Зажигание #3:Нет данных ****
Дополнительные устройства:светло-зеленый/белый Жгут замка зажигания
Стоп-сигнал:фиолетовый/зеленый Педаль тормоза **
Тахометр:белый/черный В катушке за фарой с водительской стороны.
Парковочные огни:красный(+)Разъем 4 под рулевой колонкой
Фары:синий & синий/красный Рулевая колонка
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

коричневый



Жгут замка зажигания

Выключение штатной сигнализации:

См. прим. ***


Клаксон:

фиолетовый/оранжевый

(-)

Модуль заводской сигнализации

Запирание центрального замка:

синий/зеленый

(-)

Модуль сигнализации и ЦЗ под панелью пассажира.

Отпирание центрального замка:

синий/серый

(-)

Модуль сигнализации и ЦЗ под панелью пассажира.

Привод багажника:

Нет данных


Концевики дверей:

фиолетовый/белый & фиолетовый/зеленый



Панель пассажира.

* - Автомобиль укомплектован иммобилайзером с транспордерным ключом.
** Цепь стоп-сигнала работает только при включенном зажигании.
*** Нужен двйоной сигнал. Первый снимает сигнализацию.
