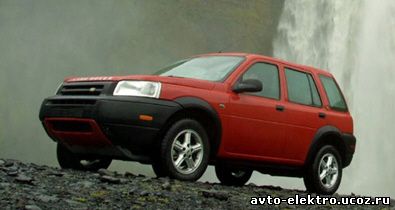

Land Rover Freelander 2003 года выпуска
Цепь | Цвет | Полярность | Расположение |
Стартер: | белый/красный | (+) | |
Зажигание #1: | зеленый | (+) | Жгут замка зажигания |
Зажигание #2: | коричневый/белый | (+) | Жгут замка зажигания |
Зажигание #3: | Нет данных | ||
Дополнительные устройства: | серый/синий | (+) | Жгут замка зажигания |
Стоп-сигнал: | зеленый/розовый | (+) | Педаль тормоза |
Тахометр: | Нет данных | ||
Парковочные огни: | красный или красный/белый | (+) | Переключатель фар |
Фары: | Нет данных | ||
Дизельные свечи накаливания: | Нет данных | ||
Обходной провод сцепления: | Нет данных | ||
12 вольт постоянного тока: | коричневый и коричневый/красный | (+) | Жгут замка зажигания |
Выключение штатной сигнализации: | черный/красный | (-) | Жгут центрального модуля* |
Клаксон: | фиолетовый/желтый | (-) | Жгут центрального модуля* |
Запирание центрального замка: | черный/коричневый | (-) | Жгут центрального модуля* |
Отпирание центрального замка: | черный/розовый | (-) | Жгут центрального модуля* |
Привод багажника: | оранжевый/коричневый | (-) | Жгут центрального модуля* |
Концевики дверей: | фиолетовый/серый & фиолетовый/белый | (-) | Жгут центрального модуля* |
* Центральный модуль прикреплен к коробке предохранителей под панелью приборов со стороны водителя. |
