Lexus

Заводские цвета и расположение проводов автомобиля

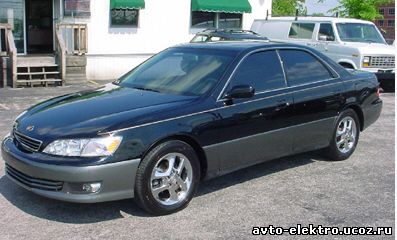

Lexus ES 300 1998 - 2001 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный
Зажигание #1:черный/красный Жгут замка зажигания
Зажигание #2:черный/желтый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/красный

Жгут замка зажигания

Стоп-сигнал:зеленый/белый(+)

Педаль тормоза

Тахометр:черный или белый/красный

Блок катушек

Парковочные огни:зеленый/черный

(+)

Панель водителя

Фары:
Дизельные свечи накаливания:

Нет данных


Обходной провод сцепления:

Нет данных


12 вольт постоянного тока:

белый



Жгут замка зажигания

Выключение штатной сигнализации:

красный/зеленый

(-)

Коробка предохранителей

Клаксон:

зеленый/черный

(-)

В белом разъеме справа от панели предохранителей.

Запирание центрального замка:

синий/белый

(-)

Панель водителя

Отпирание центрального замка:

красный/зеленый

(-)

Панель водителя

Привод багажника:
Концевики дверей:

красный/белый



Блок предохранителей


* Автомобиль оборудован иммобилайзером.
