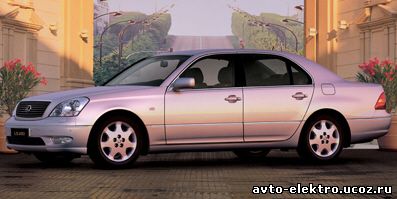

Lexus LS 430 2004

Заводские цвета и расположение проводов автомобиля
Lexus LS 430 2004 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый
Зажигание #1:зеленый/желтый Жгут замка зажигания
Зажигание #2:красный/белый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:белый/зеленый

Жгут замка зажигания

Стоп-сигнал:зеленый/белый(+)

Педаль тормоза

Тахометр:черный/желтый

Рулевая колонка

Парковочные огни:Нет данных
Фары:Нет данных
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

белыйсиний

(+)

Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:
Запирание центрального замка:

красный/черный

(-)

Дверь водителя

Отпирание центрального замка:

черный/зеленый

(-)

Дверь водителя

Привод багажника:
Концевики дверей:

фиолетовый/белый

(-)

Кик-панель водителя


* Автомобиль оборудован иммобилайзером с транспордерным ключом.
