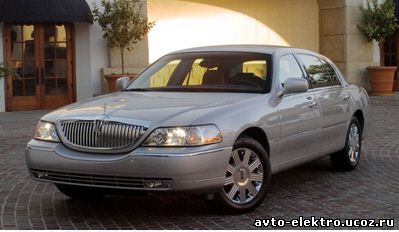

Lincoln Towncar 2003

Заводские цвета и расположение проводов автомобиля
Lincoln Towncar 2003 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/светло-синий(+)
Зажигание #1:белый/желтый(+)Жгут замка зажигания*
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:розовый/черный

(+)

Жгут замка зажигания
Стоп-сигнал:светло-зеленый

(+)

Педаль тормоза или модуль управления светом**
Тахометр:Нет данных
Парковочные огни:коричневый

(+)

Панель пассажира или модуль управления светом**

Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:желтый & светло-зеленый/фиолетовый

(+)

Жгут замка зажигания

Выключение штатной сигнализации:светло-синий/черный

(-)

Дверь водителя или модуль управления светом**

Клаксон:темно-синий

(-)

Рулевая колонка или модуль управления светом**

Запирание центрального замка:розовый/желтый

(+)

Дверь водителя

Отпирание центрального замка:розовый/зеленый

(+)

Дверь водителя

Привод багажника:красный

(-)

Дверь водителя

Концевики дверей:темно-синий & черный/оранжевый

(-)

Дверь водителя


*Автомобиль оборудован противоугонной системой с транспордерным ключом.
**Модуль управления светом находится справа от рулевой колонки.
