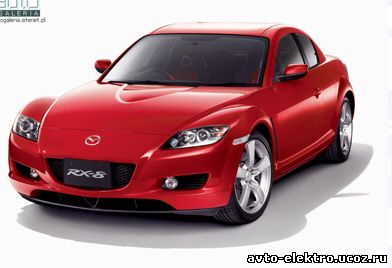

Mazda RX-8 2004 -

Заводские цвета и расположение проводов автомобиля
Mazda RX-8 2004 - 2005 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:белый/синий
Зажигание #1:черный/желтый Жгут замка зажигания
Зажигание #2:белый/красный Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/зеленый

Жгут замка зажигания

Стоп-сигнал:черный/синий(+)

Педаль тормоза

Тахометр:
Парковочные огни:

черный/красный

(+)

Кик-панель водителя

Фары:

Нет данных


Дизельные свечи накаливания:

Нет данных


Обходной провод сцепления:
12 вольт постоянного тока:

желтый



Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:
Запирание центрального замка:

светло- зеленый**

(-)

Кик-панель водителя

Отпирание центрального замка:

Тот же



Кик-панель водителя

Привод багажника:
Концевики дверей:

зеленый/черный

(-)

Кик-панель водителя

*Автомобиль оборудован противоугонной системой с транспордерным ключом.
** - Запирание - отрицательный через 1 кОм. Отпирание - отрицательный, 0 Ом.
