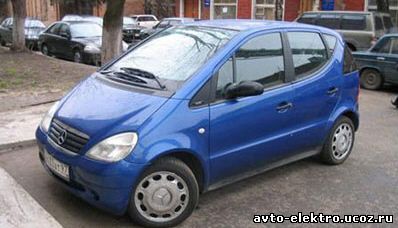

Mercedes-Benz класс A

Заводские цвета и расположение проводов автомобиля
MERCEDES класс A со штатной системой сигнализации (июнь 1998)



ЦепьПолярностьПодключение
+12В-Необходимо подключиться к красному проводу сечением 3 мм2, входящему в жгут проводов, идущий от 5-проводного черного разъема, который находится под приборной панелью со стороны пассажира.
Указатели поворота:ПоложительнаяДля управления указателями поворота необходимо подключиться к черно-белому и черно-желтому проводам сечением 1 мм2, входящим в жгут, проходящий под покрытием пола со стороны пассажира в отсек двигателя, под перчаточным ящиком.
Бензонасос:-Для блокировки бензонасоса перережьте красно-синий провод сечением 1,5 мм2, который входит в жгут проводов, идущий от реле, маркированного "К7" на блоке предохранителей, который находится в отсеке аккумуляторной батареи, под отделкой пола со стороны пассажира, затем сделайте соответствующие соединения.
Стартер:-Для блокировки стартера перережьте розово-красный провод сечением 1,5 мм2, который входит в жгут проводов, идущий от реле, маркированного "К8" на блоке предохранителей, находящемся в отсеке аккумуляторной батареи, под отделкой пола со стороны пассажира, затем сделайте соответствующие соединения.
Дополнительная блокировка двигателя:-Перережьте красно-зеленый провод, входящий в жгут проводов, идущий от реле, маркированного "К7" на блоке предохранителей, расположенном в отсеке аккумуляторной батареи, под отделкой пола со стороны пассажира, затем сделайте соответствующие соединения.
Концевой выключатель капота:-Установите дополнительный выключатель на декоративной решетке, в которой установлены фары автомобиля, на левой или правой стороне отсека двигателя.
Концевой выключатель двери и багажника:-Необходимо подключиться к коричнево-красному проводу сечением 1 мм2, входящему в жгут проводов, который идет от приборной панели со стороны пассажира.
Электростеклоподъемники: Окно двери водителя.Положительный импульс:Для закрывания окна двери водителя перережьте зеленый провод сечением 1,5 мм2 и сделайте соответствующие соединения.
Электростеклоподъемники: Окно двери пассажира.Положительный импульс:Для закрывания окна двери пассажира перережьте зелено-белый провод сечением 1,5 мм2 и сделайте соответствующие соединения.
Размещение сирены сигнализации:-Разместите сирену (моноблочную сигнализацию) в отсеке двигателя на стойке амортизатора со стороны пассажира. Модульная система и модуль должны располагаться под подставкой для ног со стороны пассажира. Проложите кабель через отверстие с резиновой втулкой, находящееся на панели со стороны пассажира.
