Заводские цвета и расположение проводов автомобиля

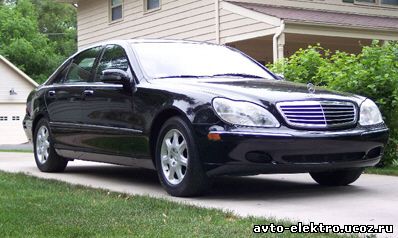

Mercedes-Benz S Class 2000 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:фиолетовый/желтый
Зажигание #1:розовый/красный Жгут замка зажигания
Зажигание #2:розовый/зеленый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:Нет данных
Стоп-сигнал:черный/синий/белый

Педаль тормоза

Тахометр:
Парковочные огни:
Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

красный

 Жгут замка зажигания
Выключение штатной сигнализации:

Отключается с помощью ЦЗ

 *
Клаксон:

черный/желтый

(+)Кнопка клаксона
Запирание центрального замка:

красный/синий

 Дверь водителя*
Отпирание центрального замка:

красный/синий

 Дверь водителя*
Привод багажника:

коричневый

(-)

Переключатель замка

Концевики дверей:

*Автомобиль оборудован единой цепью ЦЗ и штатной сигнализации.
