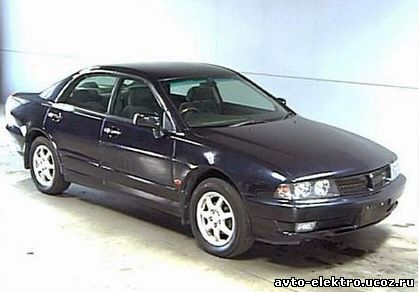

Mitsubishi Diamante 1997

Заводские цвета и расположение проводов автомобиля
Mitsubishi Diamante 1997 года выпуска

Цепь	Цвет	Полярность	Расположение
стартер	черный\желтый	положительная	у рулевой колонки
зажигание	черный\белый	положительная	у рулевой колонки
вентилятор отоплении	синий\белый	положительная	у рулевой колонки
внутрисалонное освещение	зеленый\желтый* серый\белый\серебряные точки	отрицательная отрицательная	у рулевой колонки у рулевой колонки слева
парковочные огни	зеленый\белый	положительная	педальный отсек со стороны водителя
отпирание багажника\люка	зеленый\красный	положительная	у замка
блокировка дверей	Красный	отрицательная	педальный отсек со стороны пассажира
разблокировка дверей	зеленый\красный	отрицательная	педальный отсек со стороны пассажира
снятие с охраны штатной сигнализации	синий\черный	отрицательная	педальный отсек со стороны пассажира
стоп-сигнал	зеленый \белый\ серебряные точки	положительная	у педали тормоза
тахометр	красный\черный	отрицательная	блок зажигания**
подъем левого переднего стекла	зеленый\черный	обратная	переключатель со стороны водителя
опускание левого переднего стекла	красный\синий	обратная	переключатель со стороны водителя
подъем правого переднего стекла	зеленый\черный	обратная	переключатель со стороны водителя
опускание правого переднего стекла	красный\синий	обратная	переключатель со стороны водителя
подъем левого заднего стекла	зеленый\черный	обратная	переключатель со стороны водителя
опускание левого заднего стекла	красный\синий	обратная	переключатель со стороны водителя
подъем правого заднего стекла	зеленый\черный	обратная	переключатель со стороны водителя
опускание правого заднего стекла	красный\синий	обратная	переключатель со стороны водителя

Замечания:
*3еленый\желтый провод используется только в универсалах. На конце белого штекера Molex.
**Со стороны водителя
