Mitsubishi Diamante 1997 -

Заводские цвета и расположение проводов автомобиля

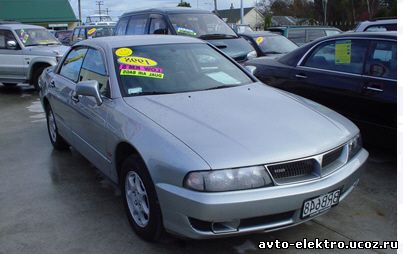

Mitsubishi Diamante 1997 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/красный
Зажигание #1:черный/белый Жгут замка зажигания
Зажигание #2:синий/красный Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/белый

Жгут замка зажигания

Стоп-сигнал:зеленый/белый

Педаль тормоза

Тахометр:
Парковочные огни:

зеленый/белый



В переключателе фар

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

красный



Жгут замка зажигания

Выключение штатной сигнализации:

С помощью штатного ЦЗ



Провода ЦЗ

Клаксон:

зеленый/серебряный



Жгут замка зажигания

Запирание центрального замка:

синий

(-)

Дверь водителя

Отпирание центрального замка:

красный/зеленый

(-)

Панель водителя

Привод багажника:
Концевики дверей:

зеленый/красный

(-)

В плафонах дверей


* Автомобиль может быть оборудован иммобилайзером с транспордерным ключом.
