Заводские цвета и расположение проводов автомобиля

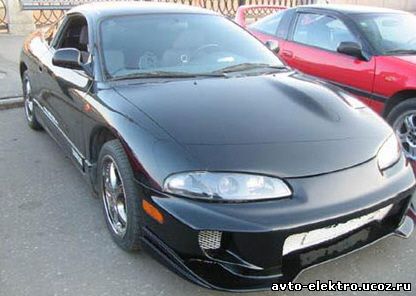

Mitsubishi Eclipse 1995-96 года
| Цепь | Цвет | Полярность | Расположение | | +12 В положительное | Белый | положительная | Замок зажигания | | Стартер | Черный\красный | положительная | Замок зажигания | | Зажигание | Черный\белый | положительная | Замок зажигания | | Выключение штатной сигнализации | 3еленый\белый | - | Панель водителя | | (-) Триггер двери | Красный\зеленый | - | Панель водителя | | Габаритные огни | 3еленый\белый | - | Блок предохранителей | | Запирание двери | (см. Прим. 1) | - | - | | Отпирание двери | (см. Прим. 1) | - | - | | Отпирание двери водителя | Синий\красный (тип С ) | - | - |
Прим. 1. Система отрицательного управления (тип В). Реле находятся со стороны пассажира. Модуль управления размещен со стороны пассажира. Провод запирания - коричневый с точками, провод отпирания - коричневый\белый с точками. Провода также расположены и со стороны водителя в жгуте, идущем к задней части машины. Провод запирания - коричневый\белый, отпирания - коричневый.
|
|
