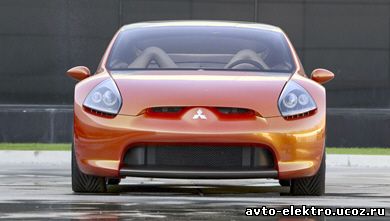

Mitsubishi Eclipse 2003 -

Заводские цвета и расположение проводов автомобиля
Mitsubishi Eclipse 2003 - 2004 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/красный(+)
Зажигание #1:зеленый(+)Жгут замка зажигания*
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:синий/красный

(+)

Жгут замка зажигания
Стоп-сигнал:зеленый/оранжевый

(+)

Педаль тормоза
Тахометр:белый Диагностический разъем**
Парковочные огни:зеленый/белый

(+)

Контакт #15 в коробка предохранителей
Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:белый/красный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:оранжевый

(-)

Модуль электроники ***

Клаксон:светло-зеленый/черный

(-)

Модуль электроники ***

Запирание центрального замка:фиолетовый

(-)

Модуль электроники ***

Отпирание центрального замка:светло-зеленый/красный

(-)

Модуль электроники ***

Привод багажника:Нет данных
Концевики дверей:зеленый/оранжевый

(-)

Контакт №3 над предохранителями

*Автомобиль оборудован противоугонной системой с транспордерным ключом.
** Диагностический разъем находится в коробке предохранителей и реле под капотом.
*** Модуль электроники прикреплен к задней части коробки предохранителей.
