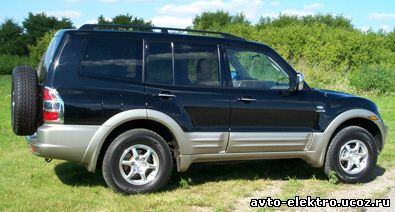

Mitsubishi Montero 1999 -

Заводские цвета и расположение проводов автомобиля
Mitsubishi Montero 1999 - 2000 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:синий/черный
Зажигание #1:черный/белый Жгут замка зажигания
Зажигание #2:синий/красный Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/желтый

Жгут замка зажигания

Стоп-сигнал:зеленый

Педаль тормоза

Тахометр:белый

**Модуль зажигания

Парковочные огни:зеленый/белый(-)

Переключатель фар

Фары:красный(-)

Переключатель фар

Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:зеленый/черный

(-)

Педаль сцепления

12 вольт постоянного тока:
Выключение штатной сигнализации:
Клаксон:

зеленый/черный

(-)

Рулевая колонка

Запирание центрального замка:

черный/красный

(-)

За левой стороной панели приборов водителя

Отпирание центрального замка:

черный/синий

(-)

За левой стороной панели приборов водителя

Привод багажника:

Включен в цепь ЦЗ


Концевики дверей:

красный/черный

(-)


* Автомобиль оборудован противоугоннгой системой с транспордерным ключом.
** Модуль зажигания находится в левой верхней части двигателя, цепь тахометра также синяя/желтая в диагностическом разъеме тахометра (правая часть перегородки двигателя).
