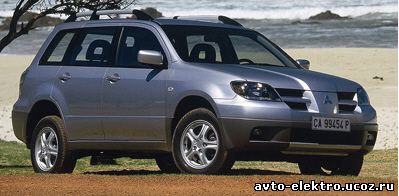

Mitsubishi Outlander 2003

Заводские цвета и расположение проводов автомобиля
Mitsubishi Outlander 2003 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый(+)
Зажигание #1:синий/черный(+)Жгут замка зажигания*
Зажигание #2:синий/красный(+)Жгут замка зажигания
Зажигание #3:Нет данных Жгут замка зажигания
Дополнительные устройства:синий/желтый

(+)

Жгут замка зажигания
Стоп-сигнал:синий/оранжевый

(+)

Педаль тормоза
Тахометр:Нет данных
Парковочные огни:зеленый/белый

(+)

Коробка предохранителей

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

синий/белый

(+)

Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:
Запирание центрального замка:

светло-зеленый/красный

(-)

Белый жгут в водительской кик-панели

Отпирание центрального замка:

коричневый/красный

(-)

Белый жгут в водительской кик-панели

Привод багажника:
Концевики дверей:
*Автомобиль оборудован противоугоннгой системой с транспордерным ключом.
