Заводские цвета и расположение проводов автомобиля

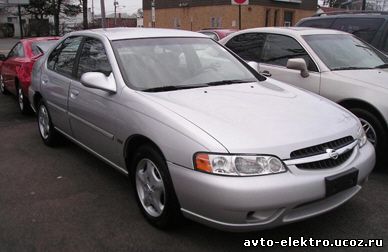

Nissan Altima 1998 - 2001 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/желтый &
черный/красный

Зажигание #1:черный/розовый Жгут замка зажигания
Зажигание #2:Нет данных Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:красный/зеленый
Стоп-сигнал:светло- зеленый/оранжевый

Педаль тормоза

Тахометр:красный/синий

Белый разъем кик-панель пассажира

Парковочные огни:Нет данных(+)

Кик-панель водителя или переключатель фар

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

белый/красный



Жгут замка зажигания

Выключение штатной сигнализации:

зеленый/желтый

(-)

Модуль заводской сигнализации в правой части рулевой колонки

Клаксон:
Запирание центрального замка:

серый

(-)

Модуль заводской сигнализации в правой части рулевой колонки

Отпирание центрального замка:

фиолетовый

(-)

Модуль заводской сигнализации в правой части рулевой колонки

Привод багажника:

Нет данных


Концевики дверей:

красный/белый

(-)

Панель водителя


* Автомобиль оборудован двумя цепями стартера. Должны работать оба, чтобы авомобиль завелся, когда двигатель переохлажден.
