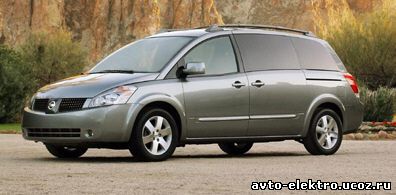

Nissan Quest

Заводские цвета и расположение проводов автомобиля
Nissan Quest 1996 - 2003 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный & черный/зеленый
Зажигание #1:коричневый Жгут замка зажигания
Зажигание #2:красный/зеленый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:белый/зеленый

Жгут замка зажигания

Стоп-сигнал:желтый/черный(+)

Педаль тормоза

Тахометр:зеленый/белый

Разъем #3 в контроллере*

Парковочные огни:оранжевый/черный

(-)

В переключателе фар

Фары:серый/красный

(+)

В переключателе фар

Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

белый/фиолетовый



Жгут замка зажигания

Выключение штатной сигнализации:

красный/черный

(-)


Клаксон:

желтый

(-)

Рулевая колонка

Запирание центрального замка:

зеленый/оранжевый



кик-панеь водителя

Отпирание центрального замка:

зеленый/белый



кик-панеь водителя

Привод багажника:

Нет данных


Концевики дверей:

синий

(-)

Модуль сигнализации ***

* Контроллер находится за бардачком.
** Автомобиль оборудован двумя цепями стартера. Обе должны быть в рабочем состоянии, чтобы завести двигатель, когда он переохлажден.
*** Модуль сигнализации расположен за панелью приборов, справа от рулевой колонки.
