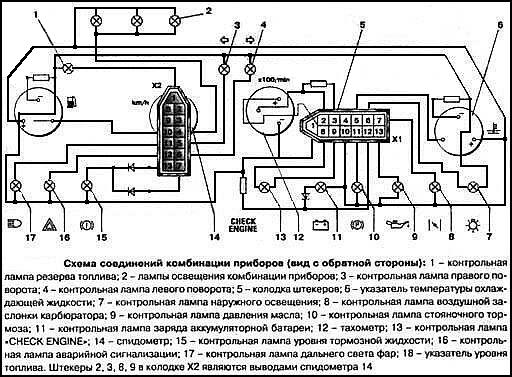

 Распиновка разъемов приборных панелей 2110



 Белая колодка (Х1) Красная колодка (Х2)
1Корпус (масса)1Внешний датчик температуры воздуха
2Тахометр (низковольтный вход с ЭБУ)2Предохранитель F19 + 12В питание
3Тахометр (высоковольтный вх. с катушки)3Корпус (масса)
4Const +12В от аккумулятора (через 6-й предохранитель)4Выключатель освещения приборов
5Датчик температуры охлаждающей жидкости.5Указатель поворота ПРАВЫЙ
6Предохранитель F1 (габаритное освещ.)6Указатель поворота ЛЕВЫЙ
7Дроссельная заслонка ("подсос")7Уровень тормозной жидкости
8Лампа Check Engine8К маршрутному компьютеру
9Предохранитель F19 + 12В питание9Датчик скорости
10Предохранитель F19 + 12В питание10Клемма "Т" указателя топлива
11Стояночный тормоз, клемма "ВК"11Предохранитель F3 (дальний свет)
12Вывод "D" генератора12Выключатель аварийной сигнализации
13Датчик давления масла13К клемме "50" выключателя зажигания


* - применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды фирмы "VDO". Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы "W" датчика уровня топлива.






Цветовая маркировка проводки различных панелей.
информация предоставлена Скрыдловым Иваном  (aka Actuator) e-mail: ivan_n_s@mail.ru

Подключение проводов к панели VDO
Белая колодкаКрасная колодка
1 - Черный1 - Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
92 оранж.3Желтый9Серый32 черных
102 оранж.4Красно-синий10Розовый4Белый
112 Корич.-синих5Зелено-белый112 Зелено-черных5Синий
12

Коричнево-белый

6Желто- черный12Сине-белый6Сине-черный
13Серо-синий7

 -

13Белый7Розово-синий

Подключение проводов к панели "Счетмаш" г. Курск
Белая колодкаКрасная колодка
 1 - Черный1- Сине-красный
8Бело-красный2Коричнево-красный8Коричневый2Оранжевый
9Синий3Желтый9Серый+желтый3Черный
10Оранжевый4Бело-красный10Розовый4Белый
11Коричнево-синий5Зелено-белый11Зелено-черный52 синих
12Коричнево-белый62 Коричневых12

-

62 Сине-черных
13Серо-синий7

13Красный7Розово-синий

Подключение проводов к панели "АП" г. Владимир
 Белая колодка Красная колодка
1 - Черный1- сине-красный
8Бело-красный2Коричнево-красный 8Коричневый2Оранжевый
92 оранжевых3Желтый 9Серый32 Черных
102 оранжевых4Красно-синий 10Розовый4Белый
112 коричн.-синих5Зелено-белый 112 Зелено-черных5Синий
12Коричнево-белый6Желто-черный 12Сине-белый6Сине-черный
13Серо-синий7

-

 13Красный7Розово-синий

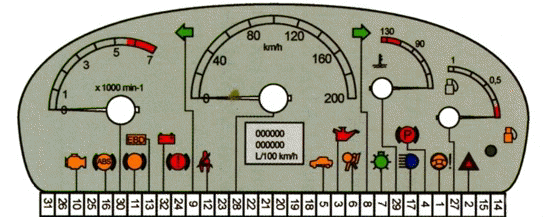

Панель "нового образца"

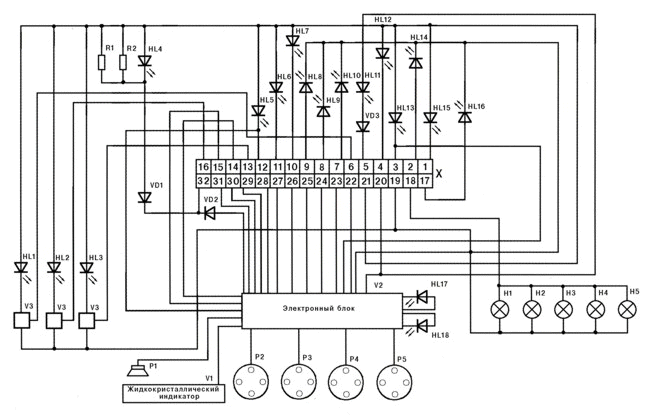

Подключение VDO на автомобиле "Калина"

1Розово-белыйК электроусилителю руля
2Голубой с белымК контрольному сигнализатору аварийной сигнализации
3Серо-голубойК датчику аварийного давления масла
4Коричнево-голубойК выключателю стояночного тормоза
5Желто-голубойК блоку управления иммобилизатора
6ЧерныйК блоку управления подушкой безопасности
7ЖелтыйК выключателю наружного освещения
8ГолубойК переключателю указателя поворота правому
9Голубой с чернымК переключателю указателя поворота левому
10Бело-голубойК ЭБУ
11.К датчику износа тормозных колодок
12.К датчику ремней безопасности
13ЧерныйК блоку управления противобуксовочной системы
14Красно-голубойКлавиша "RESET" на подрулевом переключателе
15Розово-голубойК датчику уровня тормозной жидкости
16ЧерныйК ABS
17ЗеленыйК выключателю дальнего света фар
18БелыйК регулятору освещения комбинации приборов
19КоричневыйМасса панели
20Бело-красныйКлемма "30"
21ОранжевыйКлемма "15"
22Желто-красныйК датчику расхода топлива
23Оранжево-белыйКлавиша МК "вперед"
24Бело-черныйКлавиша МК "назад"
25Черно-белыйДатчик наружной температуры (-)
26Желто-зеленыйДатчик наружной температуры (+)
27РозовыйДатчик уровня топлива
28СерыйДатчик скорости
29Зелено-белыйДатчик температуры ОЖ
30Коричнево-красныйТахометр (низковольтный)
31.Служебный. Диагностика панели.
32Коричнево-белыйКлемма "L" реле-регулятора генератора
