Заводские цвета и расположение проводов автомобиля

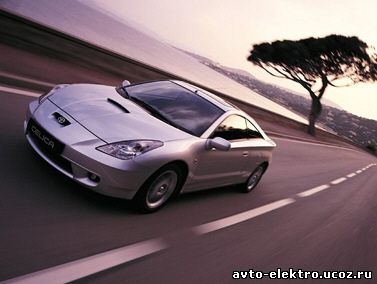

Toyota Celica 2000 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый
Зажигание #1:черный/оранжевый Жгут замка зажигания
Зажигание #2:синий/красный Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:серый

Жгут замка зажигания

Стоп-сигнал:зеленый/белый(+)

Педаль тормоза

Тахометр:коричневый/белый

Контроллер, рядом с аккумулятором.

Парковочные огни:зеленый

(+)

В задней части панели предохранителей.

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

белый & черный/красный



Жгут замка зажигания

Выключение штатной сигнализации:

Отключается с помощью ЦЗ


Клаксон:

синий/черный

(-)

Рулевая колонка

Запирание центрального замка:

фиолетовый/белый



Перключатель на центральной консоли

Отпирание центрального замка:

розовый/черный



Перключатель на центральной консоли

Привод багажника:

Нет данных


Концевики дверей:

красный/белый

(-)

Модуль ЦЗ и сигнализации.
