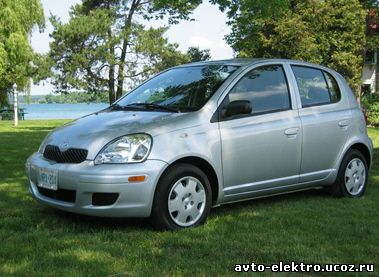

Toyota Echo 2003 -

Заводские цвета и расположение проводов автомобиля
Toyota Echo 2003 - 2004 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный(+)
Зажигание #1:черный/желтый(+)Жгут замка зажигания
Зажигание #2:черный/красный(+)Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:белый/синий

(+)

Жгут замка зажигания

Стоп-сигнал:зеленый/белый

(+)

Педаль тормоза

Тахометр:черный

(AC)

Диагностический разъем*

Парковочные огни:зеленый

(+)

Переключатель фар

Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:белый/красный & белый/синий

(+)

Жгут замка зажигания

Выключение штатной сигнализации:Отключается с помощью ЦЗ
Клаксон:белый/красный

(-)

Рулевая колонка

Запирание центрального замка:коричневый/желтый

(-)

Панель пассажира

Отпирание центрального замка:зеленый/черный

(-)

Панель пассажира

Привод багажника:Нет данных
Концевики дверей:красный/белый

(-)

Коробка предохранителей

*Расположен в центральной части панели приборов.
