Заводские цвета и расположение проводов автомобиля

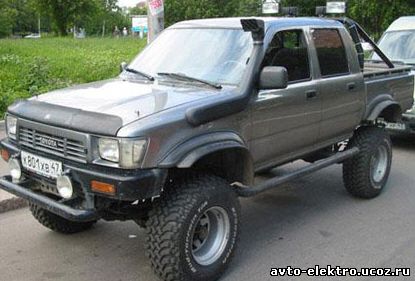

Toyota HI LUX 2.4D 1991года выпуска



ЦепьЦветПолярностьРасположение
12 В постоянноебелыйположительнаяжгут проводов от замка зажигания
12 В постоянноебелый /красныйположительнаяжгут проводов от замка зажигания
стартерчерныйположительнаяжгут проводов от замка зажигания
зажиганиечерный/ красныйположительнаяжгут проводов от замка зажигания
зажиганиечерный/желтыйположительнаяжгут проводов от замка зажигания
зажигание 2синий/красныйположительнаяжгут проводов от замка зажигания, напряжение пропадает при повороте ключа в положение СТАРТЁР
указатели поворотовзелёный/чёрный 2 серебристые точки зелёный/жёлтый 2 серебристые точкиположительнаяжгут проводов в рулевой колонке или в пороге двери пассажира
провод концевика дверикрасный/белый 1 серебристая точкаотрицательнаяв стойке двери водителя или пассажира
Блокировка заведённого двигателя ( дизеля )черный/желтыйположительнаяЖгут проводов из под капота в салон
Примечание. На передних дверях тугие механизмы замков. Переходы к замкам задних дверей лучше делать гофрированной трубкой.
