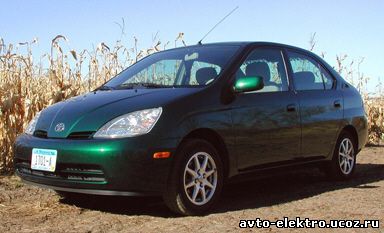

    Toyota Prius 2001 -

    Заводские цвета и расположение проводов автомобиля
    Toyota Prius 2001 - 2002 годов выпуска



    ЦепьЦветПолярностьРасположение
    Стартер:красный/белый
    Зажигание #1:черный/желтый Жгут замка зажигания
    Зажигание #2:черный/белый Жгут замка зажигания
    Зажигание #3:Нет данных
    Дополнительные устройства:белый/красный

    Жгут замка зажигания

    Стоп-сигнал:зеленый/белый

    Педаль тормоза

    Тахометр:желтый/зеленый

    Контроллер, за бардачком

    Парковочные огни:светло-зеленый/красный(-)

    В переключателе фар **

    Фары:красный/зеленый(-)

    В переключателе фар

    Дизельные свечи накаливания:
    Обходной провод сцепления:
    12 вольт постоянного тока:
    Выключение штатной сигнализации:

    Контроллер за бардачком

    Клаксон:
    Запирание центрального замка:

    Нет данных


    Отпирание центрального замка:
    Привод багажника:
    Концевики дверей:

    см. прим.***


    * Автомобиль оборудован иммобилайзером с транспордерным ключом.
    ** светло-зеленый провод (+) может быть доступен в водительском монтажном блоке.
    *** Отдельные провода. Дверь водителя красный/белый (-) в задней части коробки предохранителей.
