Toyota RAV4 1996 -

Заводские цвета и расположение проводов автомобиля

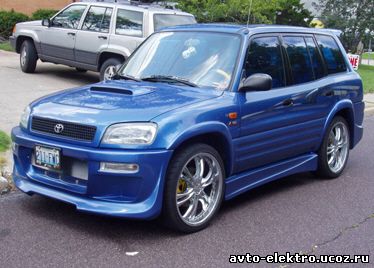

Toyota RAV4 1996 - 2000 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/белый
Зажигание #1:черный Жгут замка зажигания
Зажигание #2:черный/желтый Жгут замка зажигания
Зажигание #3:Нет данных
Дополнительные устройства:синий/красный

Жгут замка зажигания

Стоп-сигнал:зеленый/белый(+)

Педаль тормоза

Тахометр:черный

Модуль зажигания или контроллер *

Парковочные огни:зеленый

(+)

Коробка предохранителей

Фары:красный/белый

(+)

Коробка предохранителей

Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

черный/красный & белый



Жгут замка зажигания

Выключение штатной сигнализации:

Нет данных


Клаксон:

зеленый/красный

(-)

Серый разъем в водительской панели

Запирание центрального замка:

синий/белый



Синий разъем в кик-панели водителя

Отпирание центрального замка:

синий/желтый



Синий разъем в кик-панели водителя

Привод багажника:

Нет данных


Концевики дверей:

красный/желтый

(-)

Оранжевый разъем в кик-панели водителя **

* Модуль зажигания расположен на перегородке двигателя со стороны водителя, контроллер находится за центральной консолью.
** красный/желтый (-) провод относится только к двум передним дверям, остальные двери - красный/белый (-).
