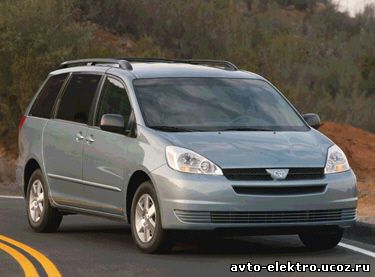

Toyota Sienna 2004

Заводские цвета и расположение проводов автомобиля
Toyota Sienna 2004 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:черный/желтый
Зажигание #1:черный Жгут замка зажигания
Зажигание #2:черный/желтый Жгут замка зажигания
Зажигание #3:синий/черный(-)Провод кнопочного зажигания можно использовать для выключения заводской сигнализации
Дополнительные устройства:розовый Жгут замка зажигания
Стоп-сигнал:зеленый/белый

(+)

Пеналь тормоза
Тахометр:черный/оранжевый Контролер, за бардачком.
Парковочные огни:зеленый/черный

(-)

Переключатель фар
Фары:Нет данных
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

белый/синий

(+)

Жгут замка зажигания

Выключение штатной сигнализации:

Провод кнопочного зажигания


Клаксон:

зеленый/черный

(-)

Рулевая колонка

Запирание центрального замка:

светло-зеленый

(-)

Водительская панель

Отпирание центрального замка:

синий

(-)

Водительская панель

Привод багажника:

желтый/красный

(-)

Коробка предохранителей в водительской кик-панели

Концевики дверей:

см. прим. **


*Автомобиль укомплектован противоугонной системой с транспордерным ключом.
** Дверь водителя и пассажира - красный/желтый(-) левая задняя дверь - серый (-). Правая задняя дверь красный/белый.
