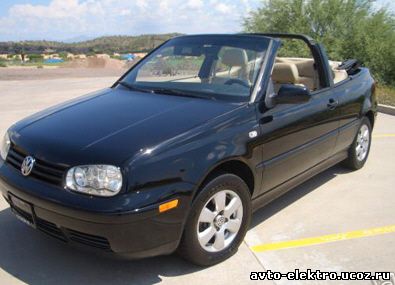

Volkswagen Cabriolet 1995 -

Заводские цвета и расположение проводов автомобиля
Volkswagen Cabriolet 1995 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/черный
Зажигание #1:черный(+)Жгут замка зажигания
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:черный/желтый

Жгут замка зажигания

Стоп-сигнал:черный/красный

Педаль тормоза

Тахометр:черный/красный

Катушка

Парковочные огни:Сторона водителя - серый/черный

(+)

Сторона пассажира - серый/красный. В переключателе

Фары:
Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

красный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:

Отключается, когда двери открываются

Клаксон:
Запирание центрального замка:

желтый



Панель водителя

Отпирание центрального замка:

красный



Панель водителя

Привод багажника:

серый

(+)

Под задним сиденьем с водительской стороны.

Концевики дверей:

коричневый/белый

(-)

Водительская панель
