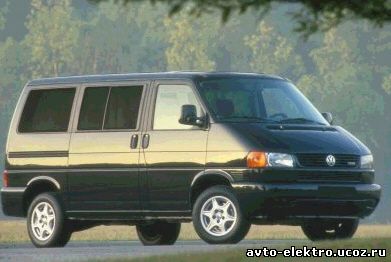

Volkswagen Eurovan 1998 -

Заводские цвета и расположение проводов автомобиля
Volkswagen Eurovan 1998 - 2000 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:красный/черный
Зажигание #1:черный Жгут замка зажигания
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:желтый

Жгут замка зажигания

Стоп-сигнал:красный/черный

Педаль тормоза

Тахометр:зеленый

Катушка

Парковочные огни:серый/черный & серый/красный(+)

Переключатель фар

Фары:белый(+)

В переключателе фар

Дизельные свечи накаливания:
Обходной провод сцепления:
12 вольт постоянного тока:

красный



Жгут замка зажигания

Выключение штатной сигнализации:
Клаксон:

коричневый/черный

(-)

Рулевая колонка

Запирание центрального замка:

желтый

(+)

Панель водителя

Отпирание центрального замка:

белый

(+)

Панель водителя

Привод багажника:

Нет данных


Концевики дверей:

коричневый/белый

(-)

Разъем модуля сигнализации.
