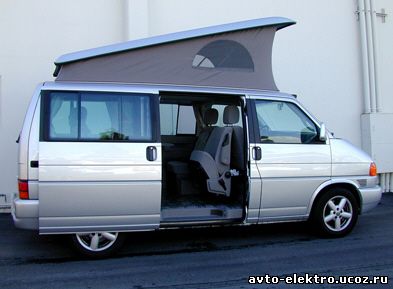

    Volkswagen Eurovan 2001 -

    Заводские цвета и расположение проводов автомобиля
    Volkswagen Eurovan 2001 - 2002 годов выпуска



    ЦепьЦветПолярностьРасположение
    Стартер:красный/черный
    Зажигание #1:черный Жгут замка зажигания
    Зажигание #2:Нет данных
    Зажигание #3:Нет данных
    Дополнительные устройства:желтый

    Жгут замка зажигания

    Стоп-сигнал:красный/черный

    Педаль тормоза

    Тахометр:зеленый

    Катушка

    Парковочные огни:

    см. прим.*

    Фары:

    Нет данных


    Дизельные свечи накаливания:

    Нет данных


    Обходной провод сцепления:

    Нет данных


    12 вольт постоянного тока:

    красный



    Жгут замка зажигания

    Выключение штатной сигнализации:

    Нет данных


    Клаксон:

    коричневый/черный



    Рулевая колонка

    Запирание центрального замка:

    желтый



    Водительская панель*

    Отпирание центрального замка:

    белый



    Водительская панель

    Привод багажника:

    Нет данных


    Концевики дверей:

    коричневый/белый

    		(-)
    * Серый/черный - сторона водителя. Серый/красный - пассажирская сторона. В переключателе фар.
