Заводские цвета и расположение проводов автомобиля

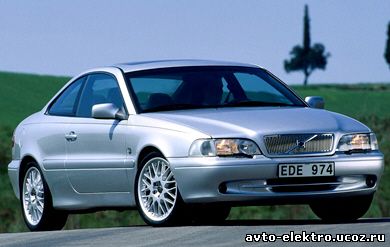

Volvo C70 1999 - 2002 годов выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый/белый
Зажигание #1:зеленый/желтый Жгут замка зажигания
Зажигание #2:синий/желтый Жгут замка зажигания
Зажигание #3:желтый Жгут замка зажигания
Дополнительные устройства:желтый/фиолетовый Жгут замка зажигания
Стоп-сигнал:желтый Педаль тормоза
Тахометр:
Парковочные огни:

белый

(+)

В переключателе фар

Фары:

желтый

(+)

В переключателе фар

Дизельные свечи накаливания:

Нет данных


Обходной провод сцепления:
12 вольт постоянного тока:

красный



Жгут замка зажигания

Выключение штатной сигнализации:

Отключается с помощью ЦЗ


Клаксон:

желтый/красный

(-)

Рулевая колонка

Запирание центрального замка:

желтый/серый

(-)

Модуль ЦЗ над приводом капота

Отпирание центрального замка:

серый/красный

(-)

Модуль ЦЗ над приводом капота

Привод багажника:

желтый/белый

(-)

Модуль ЦЗ над приводом капота

Концевики дверей:

розовый/черный

(-)

Модуль ЦЗ над приводом капота

* Автомобиль укомплектован противоугонной системой с транспордерным ключом.
