Заводские цвета и расположение проводов автомобиля

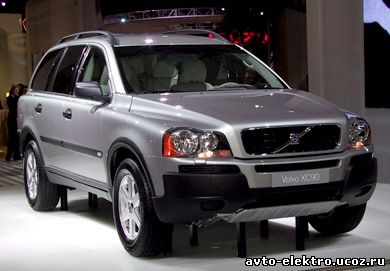

Volvo XC90 2003 года выпуска



ЦепьЦветПолярностьРасположение
Стартер:желтый/белый(+)
Зажигание #1:синий/красный(+)Жгут замка зажигания*
Зажигание #2:Нет данных
Зажигание #3:Нет данных
Дополнительные устройства:синий

(+)

Жгут замка зажигания

Стоп-сигнал:желтый

(+)

Педаль тормоза

Тахометр:Нет данных
Парковочные огни:желтый

(+)

Коробка предохранителей или центральный модуль электроники**

Фары:Нет данных
Дизельные свечи накаливания:Нет данных
Обходной провод сцепления:Нет данных
12 вольт постоянного тока:красный/черный

(+)

Жгут замка зажигания

Выключение штатной сигнализации:Отключается с помощью ЦЗ
Клаксон:желтый/серый

(-)

Белый жгут с водительской стороны перегородки двигателя.

Запирание центрального замка:фиолетовый/белый

(-)

Дверь водителя

Отпирание центрального замка:синий/белый

(-)

Дверь водителя

Привод багажника:Нет данных
Концевики дверей:Цепь ЦЗ
*Автомобиль может быть укомплектован противоугонной системой с транспордерным ключом.
** Центральный модуль электроники находится под панелью приборов с водительской стороны, прикреплен к блоку реле.
