Заводские цвета и расположение проводов автомобиля

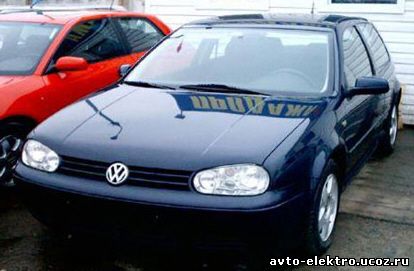

VW Golf 4 1998 года выпуска Comfortline



ЦепьЦветРасположениеПолярность
12В постоянноеКлемма 30У блока релеположительная
зажиганиеКлемма 75ХУ блока релеположительная
ДвериГолубой\серыйРазъём на центральном блоке управления-
БагажникКоричневый\чёрныйРазъём на центральном блоке управления-
Поворотные огничерный\белый черный\зелёныйВ рулевой колонкеположительная
блокировка дверей (постановка на охрану)Жёлтый\зелёный (№4)29-и контактный разъём в двери водителяотрицательная
разблокировка дверей (снятие с охраны)Жёлтый\голубой (№24)29-и контактный разъём в двери водителяотрицательная

Расположение проводов от концевиков дверей и багажника на разъёме центрального блока управления.
