Делаем стробоскопы своими руками - схема

Делаем стробоскопы своими руками - схема

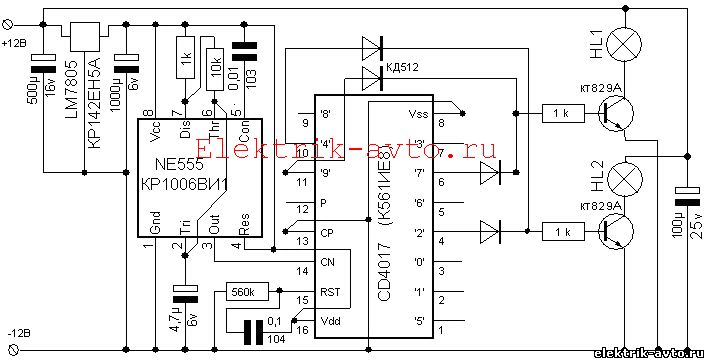

Схема проста таймер 555 (или отечественые аналоги), и счетчик к561ие8 (или любой аналогичный) , пару транзисторов кт829а (можно по мощнее).
Частота и интенсивность вспышек регулируется номиналом резистора между 6 и 7 ножкой таймера 555 и емкостью конденсатора расположенным между землей и ножками 2,6.
Количество вспышек на каждую лампу от 1 до 5 регулируется так: добавлением диодов на ножки 1,2,3…0 у к561ие8, для примера обьясню у меня один канал это ножки 2 и 4, а другой 7 и 9, если нужно вспышек по три на канал то выглядеть будет примерно так: один канал это ножки 1,3,5 а другой 6,8,0.
Если стробоскоп планируется использовать долго , то есть минут по 5 он будет включен,  то лучше на транзисторы прикрутить какие-нибуть радиаторы (продаются во всех радиотоварах), а то они начинают греться.

Минус данной схемы в том что ипульсы идут на минусы, соответсвенно надо развязывать лампы в машине диодами!
