Схема преобразователя напряжения для УНЧ

Схема преобразователя напряжения для УНЧ авто


Данный автомобильный преобразователь предназначен для питания мощного УНЧ
от автомобильного аккумулятора 12В. В данном случае он преобразовывает 12 вольт автомобильного аккумулятора в +- 35 вольт. Для уменьшения габаритов устройства, преобразование происходит на повышенной частоте. В преобразователе напряжения, частота равна 50 кГц. Преобразователь обеспечивает двуполярным питанием УНЧ при максимальной мощности около 200Вт. Для схемы выбрана преимущественно импортная элементная база, так как её сейчас достать проще. В качестве широтноимпульсного модулятора в схеме используется микросхема TL494. Генератор TL494 распространён во многих схемах ИБП, например можно выпаять её из блока питания АТ или АТХ. В качестве коммутирующих транзисторов были выбраны мощные полевые IRFZ44N. Для разряда емкостей затворов полевых транзисторов служат буферные транзисторы КТ961 и КТ639.



   Принципиальная схема преобразователя напряжения 12 - 2х35 вольт для питания мощного УМЗЧ.

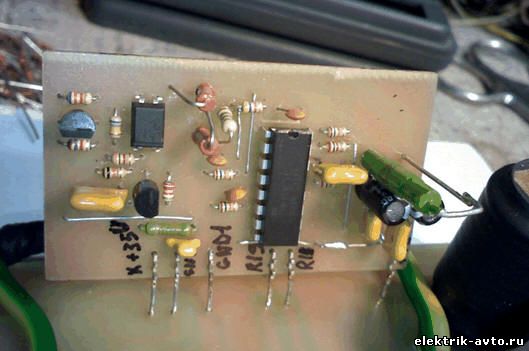

   Преобразователь напряжения работает следующим образом. Генератор импульсов частотой около 30-50 КГц собран на TL494, импульсы в противофазе поступают на цепи быстрого заряда и разряда емкостей затворов, которые формируют импульсы с коротким фронтом и срезом. Сформированые импульсы поступают на затворы управляющих транзисторов, стоки которых подключены к трансформатору. Параллельно его обмоткам включены схемы гашения индуктивного выброса, чтобы исключить возможность пробоя транзисторов из-за избытка напряжения. Выпрямитель ничего особенного не имеет, обычный диодный мост и ёмкостный фильтр с дросселем против помех. Блок управления на микросхеме TL494 начинает работать сразу. К применяемым деталям некритичен. На выводах 9 и 10 должны быть прямоугольные импульсы, сдвинутые по времени.

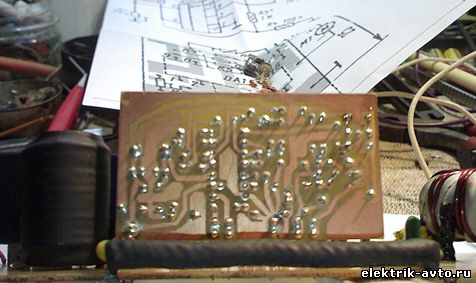

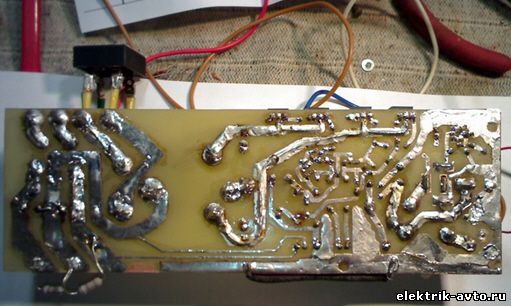

   Преобразователь напряжения собран на печатной плате из одностороннего фольгированного стеклотекстолита. Разводка печатной платы заметно влияет на ВЧ помехи на выходе преобразователя и соответственно на выходе усилителя мощности. Разработка своей печатки требует знаний. Возможно, лучше найти готовую печатку. Про свою печатку могу сказать, что она полностью работоспособна и имеет минимум помех, хотя можно сделать лучше.

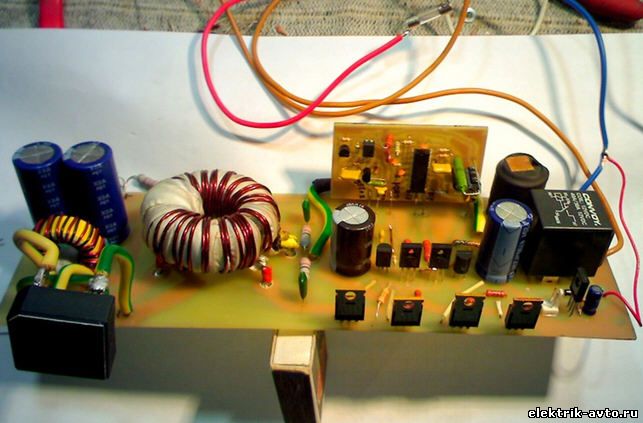

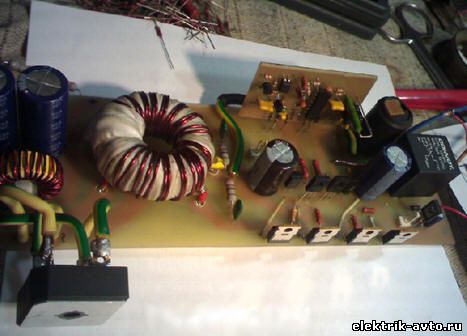

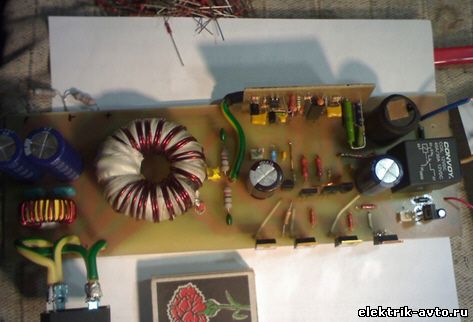

   В схеме использовались резисторы типа МЛТ - 0,125, за исключением тех, мощность которых уазана на схеме, подстроечные резисторы - любые подходящие по размеру и расположению выводов, желательно чтобы они были типа А. Диоды выпрямителя устанавливаются на небольшой радиатор. Транзисторы драйвера в радиаторах не нуждаются. Мощные полевые транзисторы устанавливаются через слюдяные прокладки на большой радиатор, при необходимости добавляется куллер. Намоточные данные трансформатора и дросселей указаны на схеме.

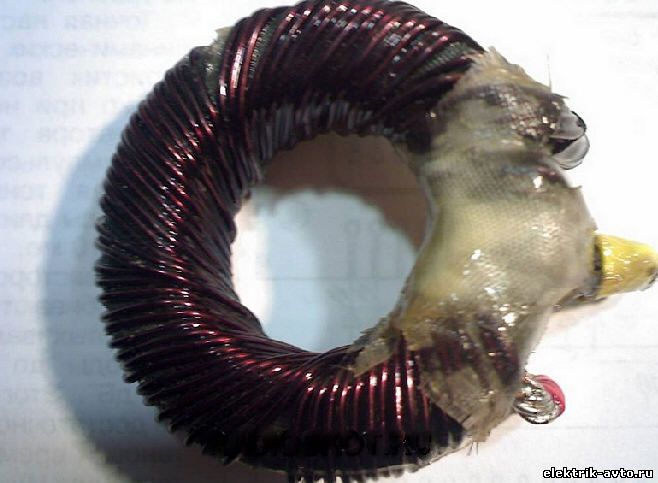

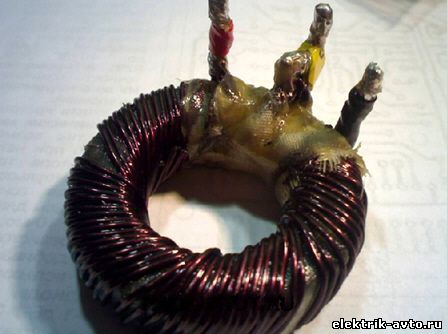

   Трансформатор надо мотать очень качественно, от этого зависит работа всего преобразователя. Намотку трансформатора надо делать как можно плотнее к сердечнику и распределять витки равномерно по всему кольцу. Первичная обмотка – 4 витка по всему магнитопроводу жгутом из 10 проводов диаметром 1,6 мм, после этого делим жгут пополам. Конец одной соединяется с началом другой полуобмотки. Вторичка – 16 витков жгутом из 4 проводов диаметром 1,2 мм, потом делим пополам. Провода можно взять другого диаметра и изменить количество жил, так что бы сечение осталось прежним.


   Но все эти цифры даны приблизительно, так как особой точности выходных напряжений не требуется. Ну будет у вас не +-35, а 31 вольт и что с того? Магнитопровод можно обмотать слоем лакоткани, что бы не повредить изоляцию провода во время намотки. Между обмотками тоже прокладываем слой изоляции для исключения замыканий. На выходе трансформатора должны быть трапециидальные импульсы. Дроссель сделаны на феррите от блока питания компьютера по 10 витков проводом ПЭЛ-1. Диоды выпрямителя лучше поставить с низким падением напряжения - Шоттки.


   При настройке преобразователя первое включение проводите через 12В автомобильную лампу мощностью несколько десятков ватт, этим самым вы сбережете схему от сгорания, если в монтаже есть ошибки. Измерения выходных напряжений преобразователя нужно производить под нагрузкой. Вращением движка подстроечного резитора выставляем необходимое нам напряжение, обычно оно регулируется в пределах 20В - 40В.
