Схема,вольтметр для автомобиля

Схема,вольтметр для автомобиля

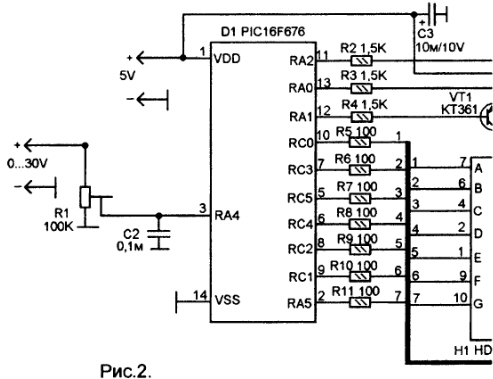

Прибор предназначен для индикации на трехразрядном светодиодном дисплее напря­жения бортовой сети автомобиля. Подключается прибор двумя проводами и измеряет напря­жение, от которого сам же и питается. Пределы измерения от 6 до 25V (рис.1). Его можно так же использовать и как вольтметр для лабораторного источника питания, в этом случае схема включения будет изменена как показана на рисунке 2, а диапазон измеряемого напря­жения будет от нуля до 30V. Однако, при этом потребуется отдельный источник напряжения 5V для питания вольтметра.

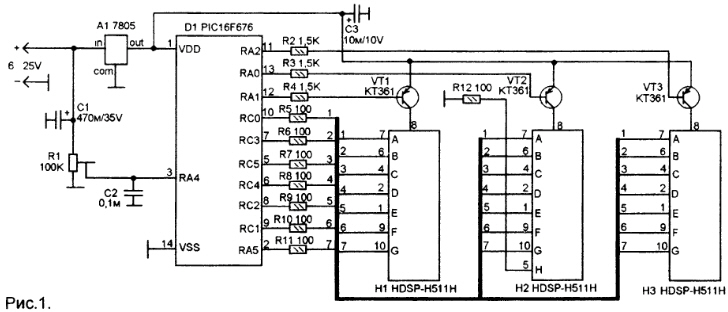

Принципиальная схема автомобильного вольтметра показана на рисунке 1. Напряже­ние от бортовой сети автомобиля поступает на вход устройства. Для питания схемы необходим источник напряжением 5V, это напряжение создает интегральный стабили­затор А1 типа 7805. Чтобы выходное напря­жение было стабильным необходимо чтобы входное было как минимум на 1V выходе напряжения стабилизации, поэтому мини­мальное измеряемое напряжение равно 6V
Измеряемое напряжение снимается до ста­билизатора и через резистор R1 поступает на аналого-цифровой вход микроконтроллера. У микроконтроллера PIC16F676 есть восемь входов АЦП, но здесь используется только один вход.

Схема индикации выполнена на трех одноцифровых семисегментных светодиодных индикаторах с общими анодами. Индикаторы включены по динамической схеме. Можно использовать любые семисегмент-ные одноцифровые светодиодные индика­торы с общим анодом или трехцифровую матрицу.
Настройка заключается в подстройке R1 так чтобы показания прибора соответствовали действительности.
На основе этой схемы был сделан испытатель стабилитронов, который можно использовать для проверки стабилитронов на напряжение стабилизации до 28V. и для идентификации стабилитронов, например, если есть подозрение что это стабилитрон, но абсолютной уверенности в этом нет.

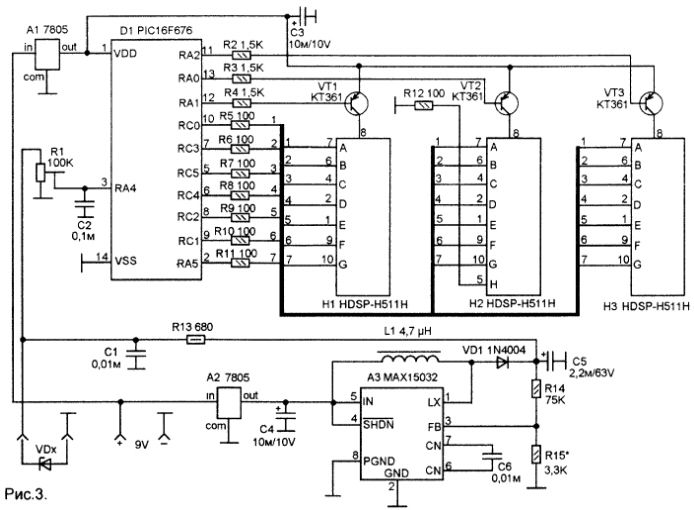

Принципиальная схема испытателя показана на рисунке 3. Схема состоит из измери­теля постоянного напряжения, по схеме ана­логичного тому, что показан на рисунке 1. и генератора повышенного постоянного напря­жения. Генератор на микросхеме A3 выраба­тывает постоянное напряжение 30V, которое через резистор R13 поступает на вход изме­рителя. А параллельно этому входу подклю­чается испытуемый стабилитрон VDx. Если стабилитрон исправен, и включен правильно (как показано на схеме) то, при условии что его напряжение стабилизации ниже 30V, напряжение на входе измерителя понизится до напряжения стабилизации стабилитрона Если это диод или стабилитрон на напря­жение более 30V, - напряжение не пони­зится. А при пробое или неправильном подключении напряжение понизится до нуля (при пробое) или до величины прямого паде­ния напряжения (при неправильном подклю­чении). Так же этим прибором можно изме­рять прямое напряжение падения диодов, включая их противоположно включению стабилитрона (катодом к общему минусу)
Напряжение источника питания 9V (может быть от 7 до 12V) поступает на два стабилизатора А1 и А2.

Сначала схема была сделана с одним общим стабилизатором для измери­теля и генератора, но позже выяснилось что генератор оказывает влияние на работу измерителя по цепи питания, поэтому стаби­лизаторы сделаны раздельными. ИМС A3 типа МАХ15032 представляет собой мало­мощный повышающий DC-DC преобразова­тель. Величина выходного напряжения зависит от соотношения сопротивлений R14 и R15. При налаживании R15 подбирают так, чтобы напряжение на С5 было равно 30V. Накачка напряжения происходит на индуктив­ности L1. Частота генерации (500 кГц) зави­сит от емкости С6.
