Разъемы автомагнитол.

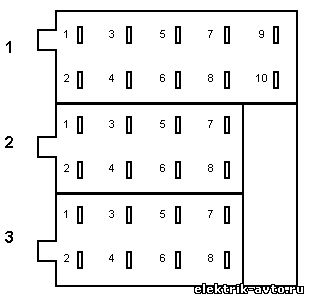

Гнездо ISO, использующееся в магнитолах Blaupunkt, Grundig, Philips и др.

  1. Разъем расширения – функция зависит от модели магнитолы

5 – земля сигнальная

7 – выход правый перед

8 – выход правый зад

9 – выход левый перед

10 – выход левый зад

  1. Разъем для динамиков

1 – динамик правый задний (+)

2 - динамик правый задний (-)

3 - динамик правый передний (+)

4 - динамик правый передний (-)

5 - динамик левый передний (+)

6 - динамик левый передний (-)

7 - динамик левый задний (+)

8 - динамик левый задний (-)

  1. Разъем питания

5 – выход для выдвижения автоматической антенны (на этом контакте появится +12V после включения радио)

4 – питание +12V непосредственно с аккумулятора

6 – дополнительная подсветка клавиш (обычно можно не подключать)

7 - питание +12V

8 - масса (минус питания)

В некоторых магнитолах функция штырьков 4 и 7 может быть инверсной.

Остальные штырьки не используются или имеют различные функции, зависящие от типа магнитолы - управление CD, приглушение от телефона , датчик управления громкостью в зависимости от скорости езды и др.

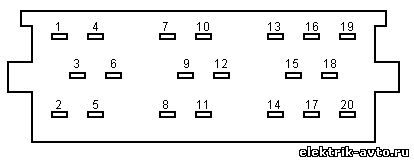

В новых магнитолах другой верхний разъем:

Разъем дополнительного усилителя

1 - выход левый зад

2 - выход правый зад

3 – масса сигнальная

4 - выход левый перед

5 - выход правый перед

6 – напряжение управления напряжением усилителя

Функции остальных штырьков разные для различных типов магнитол.

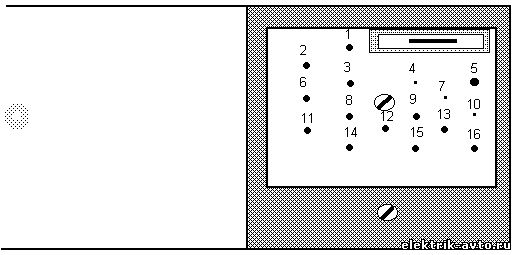

Гнездо для магнитол BMW

1 - динамик левый передний (+)

2 - динамик правый передний (+)

3 - динамик левый задний (+)

4 - телефон (уменьшение звука при поступлении вызова)

5 - +12V

6 - динамик правый задний (+)

7 - свободный

8 - динамик левый передний (-)

9 - +12V непосредственно с аккумулятора

10 – вход датчика для управления громкостью в зависимости от скорости езды

11 - динамик правый передний (-)

12 - динамик левый задний (-)

13 – подсветка

14 - динамик правый задний (-)

15 - масса (минус питания)

16 – выход для выдвижения антенны

Маленькое круглое гнездо, установленное в некоторых моделях приемников BMW предназначено для управления системой "Antenna Diversity” (автоматический выбор антенны, обеспечивающей наилучшие условия приема).

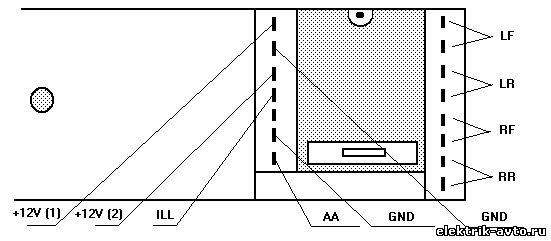

Гнездо для магнитол Ford

Разъем питания

Разъем динамиков

+12V (1) - непосредственно с аккумулятора

+12V (2) - питание

AA - выход для управления антенной

ILL - подсветка

GND - масса (минус питания)

LF - динамик левый передний

RF - динамик правый передний

LR - динамик левый задний

RR - динамик правый задний

Оба штырька, обозначенные GND, подключены к массе.

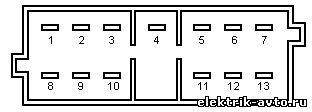

Гнездо для магнитол Peugeot, Citroen

1 - динамик правый задний (+)

2 - динамик правый передний (+)

3 - масса (минус питания)

4 - выход для управления антенной

5 - +12V непосредственно с аккумулятора

6 - динамик левый передний (+)

7 - динамик левый задний (+)

8 - динамик правый задний (-)

9 - динамик правый передний (-)

10 - +12V питание

11 - подсветка

12 - динамик левый передний (-)

13 - динамик левый задний (-)

Гнездо для магнитол Becker (Mercedes-Benz)

A.A – плоский коннектор, управление антенной

1 - +12V питание непосредственно с аккумулятора

2 - +12V подсветка

3 - +12V питание

4 - масса (минус питания)

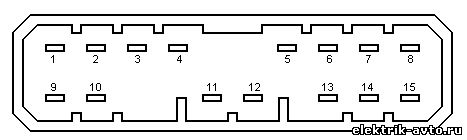

Гнездо для магнитол Honda

1 - динамик правый передний (+)

2 - динамик левый передний (+)

3 - подсветка

4 - +12V непосредственно с аккумулятора

5 - +12V питание

6 - выход для управления антенной

7 - динамик левый задний (+)

8 - динамик правый задний (+)

9 - динамик правый передний (-)

10 - динамик левый передний (-)

13 - масса (минус питания)

14 - динамик левый задний (-)

15 - динамик правый задний (-)

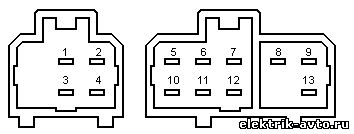

Гнездо для магнитол Nissan

1 - динамик левый задний (+)

2 - динамик правый задний (+)

3 - динамик левый задний (-)

4 - динамик правый задний (-)

5 - динамик левый передний (+)

6 - динамик правый передний (+)

7 - +12V питание

8 - подсветка

9 - +12V непосредственно с аккумулятора

10 - динамик левый передний (-)

11 - динамик правый передний (-)

12 - выход для управления антенной

13 - масса (минус питания)

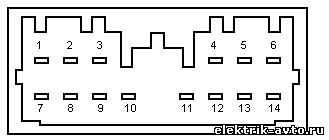

Гнездо для магнитол Mitsubishi

1 - динамик правый задний (+)

2 - динамик левый задний (+)

3 - выход для управления антенной

4 - подсветка (+)

5 - динамик левый передний (+)

6 - динамик правый передний (+)

7 - динамик правый задний (-)

8 - динамик левый задний (-)

10 - +12V питание

11 - +12V непосредственно с аккумулятора

12 - подсветка (-)

13 - динамик левый передний (-)

14 - динамик правый передний (-)
