Схемы для авто.Индикатор неполноценного заряда
Индикатор предназначен для обнаружения падения напряжения в бортовой сети автомобиля, например, при большом количестве потребителей и низких оборотах двигателя (холостой ход с ближним светом фар и т.п.), при грязных или изношенных щетках генератора или проскальзывании ремня.
Индикатор работает следующим образом. Как известно, регулятор работает в импульсном режиме (включает и выключает обмотку возбуждения), если обмотка не переключается, то генератор не справляется с нагрузкой и часть нагрузки переходит на аккумуляторную батарею, тогда и загорается светодиод.
В авторском варианте индикатор работает совместно с термокомпенсированным регулятором напряжения, но может работать и с промышленными электронными ре-ишяторами. С электроконтактными регуляторами инди-гор работает плохо.

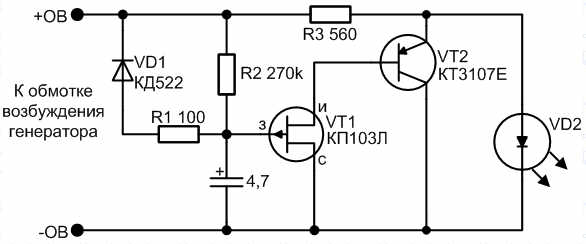

Подключается индикатор параллельно обмотке возбуждения генератора, на рис. 3 показано подключение индикатора, когда один вывод обмотки возбуждения соединен с массой. В таблице 1 приведены возможные состояния стандартной лампочки и индикатора.
Как видно из таблицы 1, стандартная лампочка загорается в случае, когда уже требуется "хирургическое" вмешательство в электронику автомобиля и ничего не покажет, когда вы вскипятите аккумулятор.
| стндартная лампочка | светодиод индикатора | состояние двигателя | напряжение | возможная неисправность |
|---|---|---|---|---|
| горит | горит | не раб | - | норма |
| не горит | не горит | работает | норма | норма |
| не горит | горит | холостые обороты | пониженное | если кратковременно, например на светофоре, то норма, иначе разгрузите генератор |
| не горит | горит | повышенные обороты | пониженное | сильно разряжен аккумулятор, слишком большой ток потребления (неисправно какое-нибудь устройство), загрязнение или износ щёток генератора, проскальзывает ремень, неисправен генератор |
| не горит | горит | работает | повышенное | выход из строя транзистора(КЗ) регулятора напряжения; если один вывод ОВ подключен к "+", замыкание второго на массу |
| горит | горит | работает | пониженное | обрыв в цепи ОВ, обрыв ОВ, неисправен генератор |
| горит | не горит | - | пониженное | выход из строя транзистора(обрыв) регулятора напряжения, обрыв в цепи питания регулятора напряжения |
| не горит | не горит | работает | не норма | неисправен регулятор напряжения |
Радиолюбитель.04.06
