Самодельный цифровой термометр - схема

  • 1.8 Рейтинг
  • 30507 Просмотров

Самодельный цифровой термометр - схема

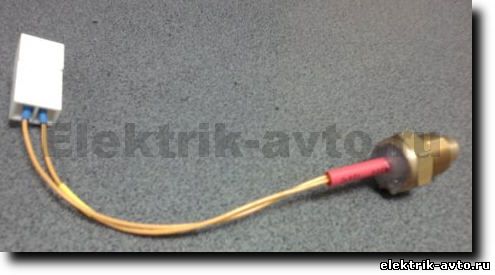

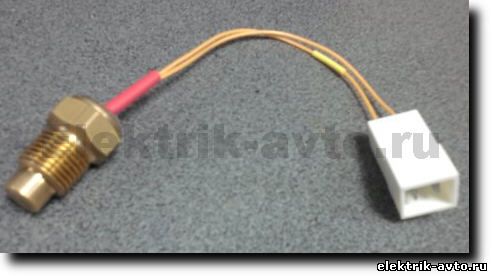

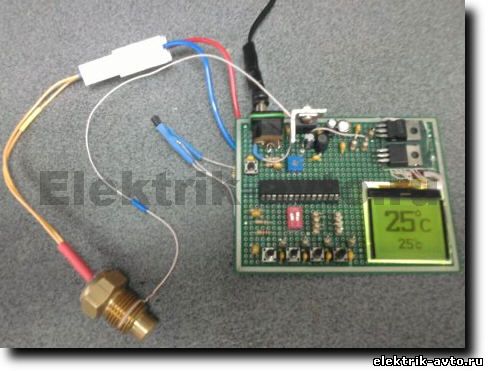

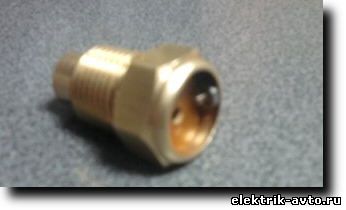

Решил недавно собрать устройство для более точного показания температуры. Все показания температур отображаются на монохромном, графическом дисплейчике от телефона nokia. Один датчик показывает температуру охлаждающей жидкости, а другой температуру салона. Для движка пришлось разкромсать новый, стандартный (терморезисторный) датчик, чтобы вмонтировать цифровой (DS18B20). Второй датчик припаян рядом с платой самого устройства, так как плата будет вмонтирована в салоне. Пока всё спаял на макетке, потом планирую вытравить плату и вмонтировать дисплей вместо стрелочного прибора, показывающим температуру охлаждающей жидкости. Сразу хочу сказать, что разрабатывал сей девайс не я, а брал с форума: forum.cxem.net. Ниже выкладываю несколько фото модернизации датчика, схему и тестовую плату.
