Открытие дверей с кнопок или двери без ручек

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 16 16:49 06.12.2013

Убежал ( дела)

Ярославль. Ремонтирую лично.

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 17 16:56 06.12.2013

есть вот такая картинка только маленькая большую можно посмотреть только на сайте
xn--2111-43da1a8c.xn--p1ai/vneshniy-tuning/543-dveri-bez-ruchek.html#
С использованием СОЛЕНОИДА

Сообщение отредактировал Серега174 - Пятница, 06.12.2013, 17:22

Прикрепления: 8500662.jpg (3.4 Kb)

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 18 07:24 07.12.2013

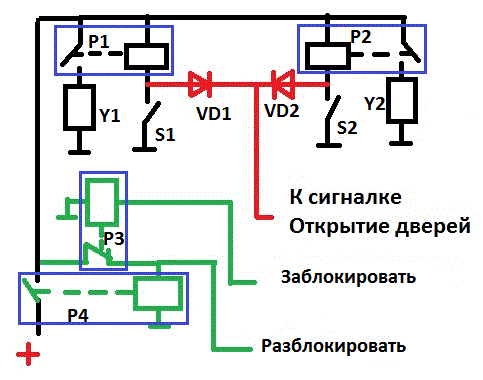

Мне предложили вот такую схему только я ее не совсем понимаю.

Прикрепления: 8761196.gif (18.1 Kb)

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 19 18:36 07.12.2013

Я тоже самое предлагал

Ярославль. Ремонтирую лично.

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 20 01:47 08.12.2013

Так думаю будет понятнее . Канал 1 сиг для открытия (импульс 0.8) а канал 2 для временного включения питания импульс 30-60сек ( если случайно блокировал, от этой кнопки лучше отказаться)

Прикрепления: 0807122.jpg (98.1 Kb)

Ярославль. Ремонтирую лично.

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 21 03:07 08.12.2013

Сижу и думаю что при открытии будут открываться две двери а зачем?
Могу все упростить.
Открытие одной вод двери а остальные с водительской или своей кнопкой
Кнопки нужны сильные и предохранитель 20-30 амп
На сигналке задействовать доп канал в режиме импульс 30сек (для подачи питания на соленоид ) и провод открытия ЦЗ

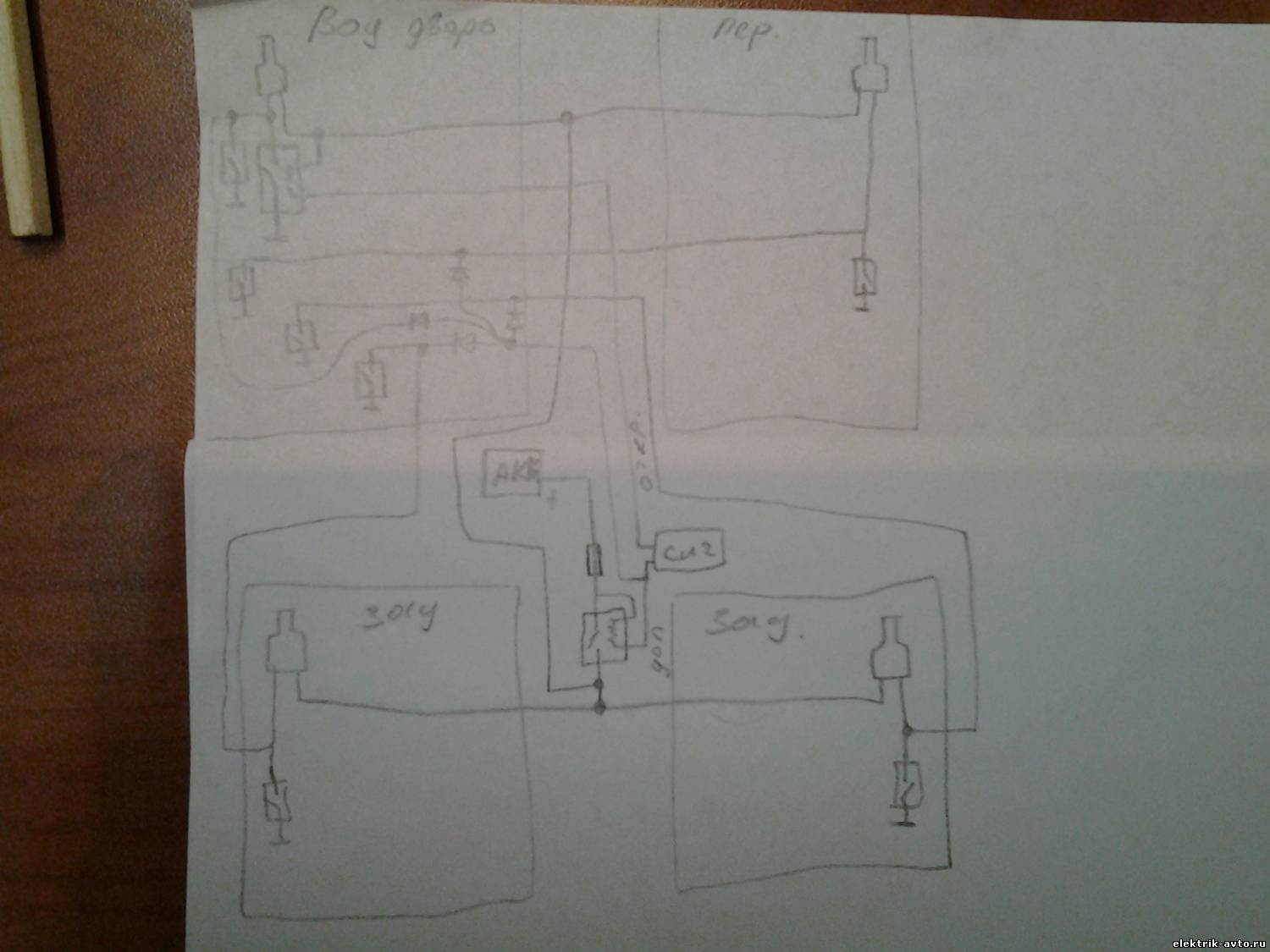

Смысл подошел активировал доп канал и нажал открытие-вод дверь открылась, подошел пассажир -кнопкой с водительской двери открыл ему дверь. Выход из салона своей кнопкой нужной двери.

Прикрепления: 3547839.jpg (88.8 Kb)

Ярославль. Ремонтирую лично.

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 22 07:35 08.12.2013

Ты прям в точности меня понял. только будет еще одна дополнительная секретная кнопка снаружи, которая открывает водительскую дверь пока автомобиль не на охране, поставил на охрану кнопка не работает.(Ну это мелочи)

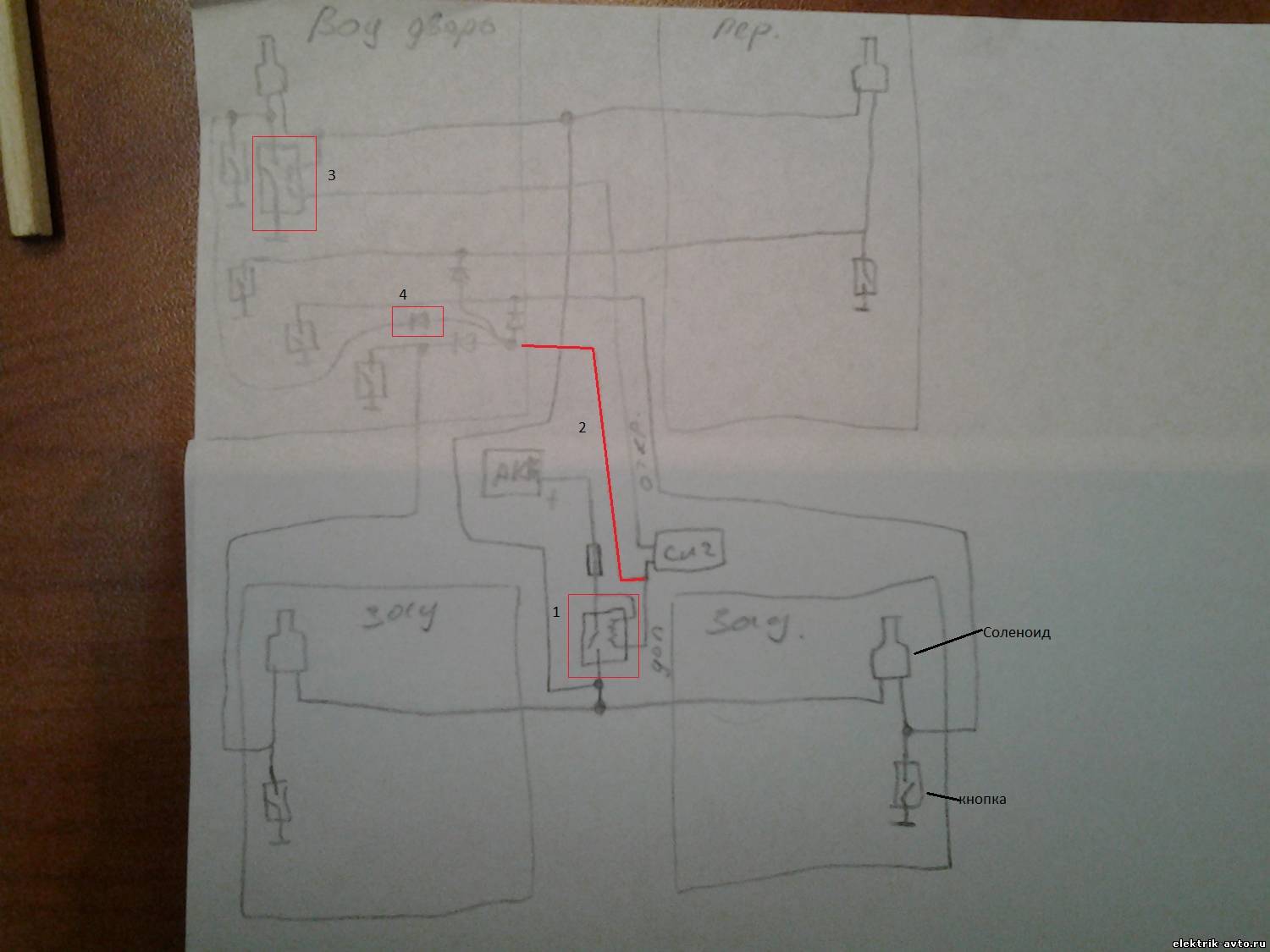

Более или менее понятно, я на схеме цифрами обозначил что мне не понятно:
1. Это обычное 4-х контактное реле?
2. Для чего этот провод?
3. Это тоже 4-х контактное реле?
4. Это диод выпрямительный?

Прикрепления: 6975909.jpg (173.9 Kb)

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 23 12:08 08.12.2013

1,3 реле
4 диоды
2 провод для подачи +12к соленоидам в момент нажатия кнопки на любой из дверей т.к реле 1 находится в выкл состоянии и не питается от батарейки. Он же прикреплен к сигнализации дополнительного канала

Добавлено (08.12.2013, 12:08)
---------------------------------------------
Кнопка не мелочи. Нужно еще реле запихивать которое будет активно при снятой охране а кнопка в свою очередь будет управлять этим реле.

Ярославль. Ремонтирую лично.

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 24 16:12 08.12.2013

для чего тогда необходимо реле 1?
Что именно хотел я. Ты правильно понял, что каждую дверь можно открыть с вод. двери.
1. Еще есть кнопка снаружи на водительской двери. подошел, нажал на нее, дверь открылась. Поставил на охрану эта кнопка дверь не должна открывать.
2. Так же на вод. двери есть кнопка при нажатии на которую происходит тоже самое что и при постановке на охрану(Ни одна кнопка ни снаружи, ни внутри не должна быть активна)

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 25 18:47 08.12.2013

Сигнализация какая?

Ярославль. Ремонтирую лично.

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 26 19:23 08.12.2013

Стоит scher khan, но будет другая

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 27 20:10 08.12.2013

Забирай

Добавлено (08.12.2013, 20:10)
---------------------------------------------

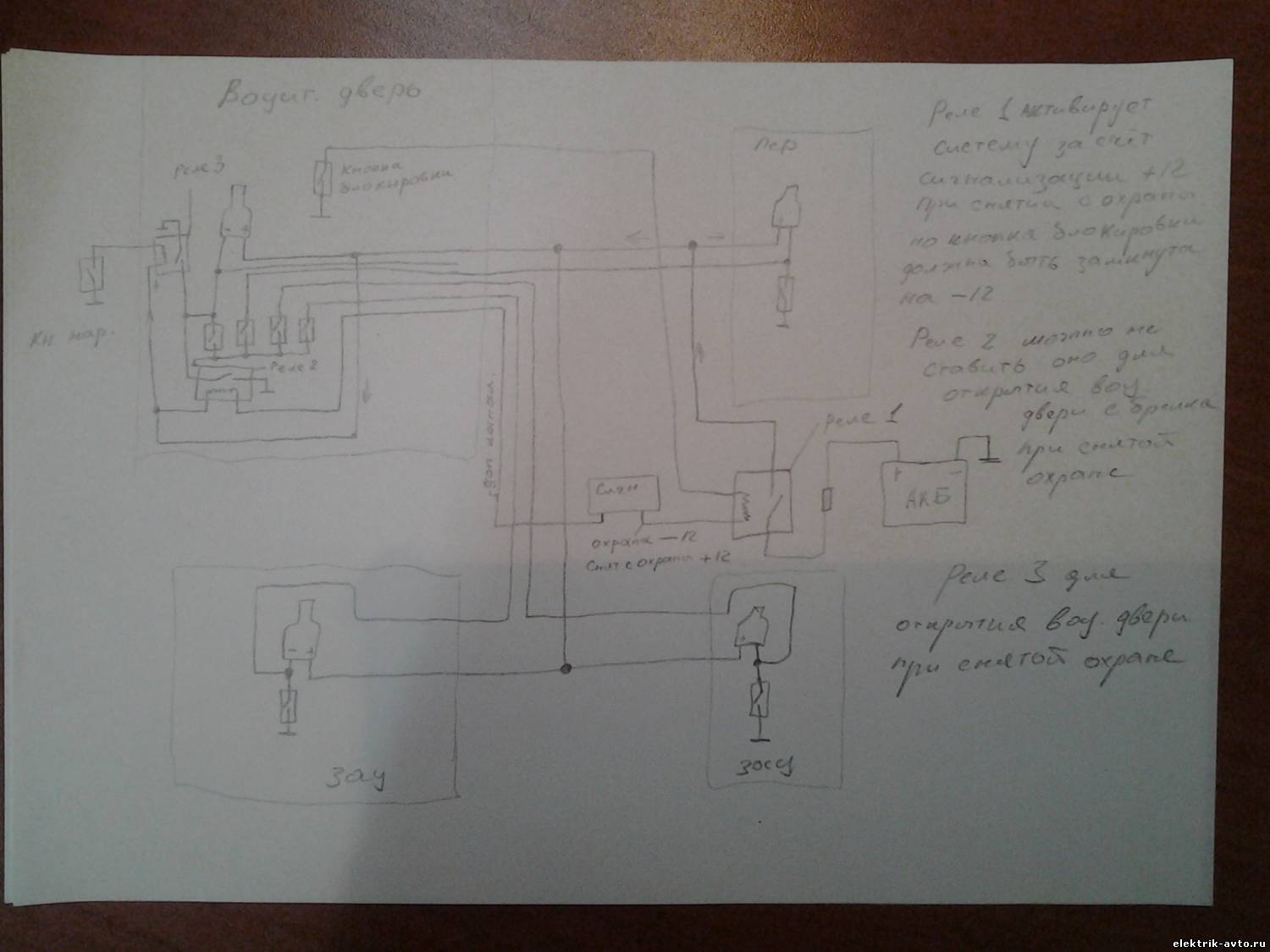

Поставь ms Супер Агент прикольная тема не надо кнопки жать только метка с тобой должна быть

Прикрепления: 8527573.jpg (92.7 Kb)

Ярославль. Ремонтирую лично.

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 28 20:35 08.12.2013

Дороговато, А так да неплохо. За схему огромное СПАСИБО

Добавлено (08.12.2013, 20:35)
---------------------------------------------
А диоды на этой схеме не использовать?

Серега174

Сержант

Группа: Пользователи

Сообщений: 24

Репутация: 0

Статус: Оффлайн

Сообщение # 29 20:39 08.12.2013

Еще куда идет этот провод

Прикрепления: 4054141.jpg (175.0 Kb)

Fire

Генералиссимус

Группа: Пользователи

Сообщений: 1706

Репутация: 29

Статус: Оффлайн

Сообщение # 30 20:45 08.12.2013

Здесь другой алгоритм работы и диоды не нужны.
Провод не куда. Рука просто потянулась к

Прикрепления: 6991501.jpg (148.1 Kb)

Ярославль. Ремонтирую лично.
