Открытие дверей с кнопок или двери без ручек
Серега174Дата: Четверг, 05.12.2013, 10:18 | Сообщение # 1
Группа: Гости

Миним.выплата 100р.




помогите разобраться, я разбираюсь чуть-чуть в электрике, но не могу сообразить. В общем есть 4 соленоида на каждой двери, которые будут их открывать (не путайте с активаторами ЦЗ). На каждой двери есть кнопка которая замыкает цепь и открывает дверь. На водительской двери есть клавиша(на вроде кнопки блокировки ЦЗ) которая размыкает цепь и нельзя открыть двери. также необходимо подключение через сигнализацию (Как с ЦЗ, только срабатывает не активаторы ЦЗ, а переключается реле). помогите со схемой подключения, что использовать 5-и или 4-х контактное реле.

aleksjudДата: Четверг, 05.12.2013, 19:16 | Сообщение # 2
Самый полезный участник форума2016.
Группа: Друзья
Сообщений: 1692

Миним.выплата 100р.
Репутация: 35
Статус: Offline
Серега174, марку машины напиши и сигнализации котору ты хочеш поставить.

Учись у прошлого, живи сегодня, надейся на завтра. Самое важное в жизни — это не переставать задавать вопросы.

FireДата: Четверг, 05.12.2013, 23:13 | Сообщение # 3
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline

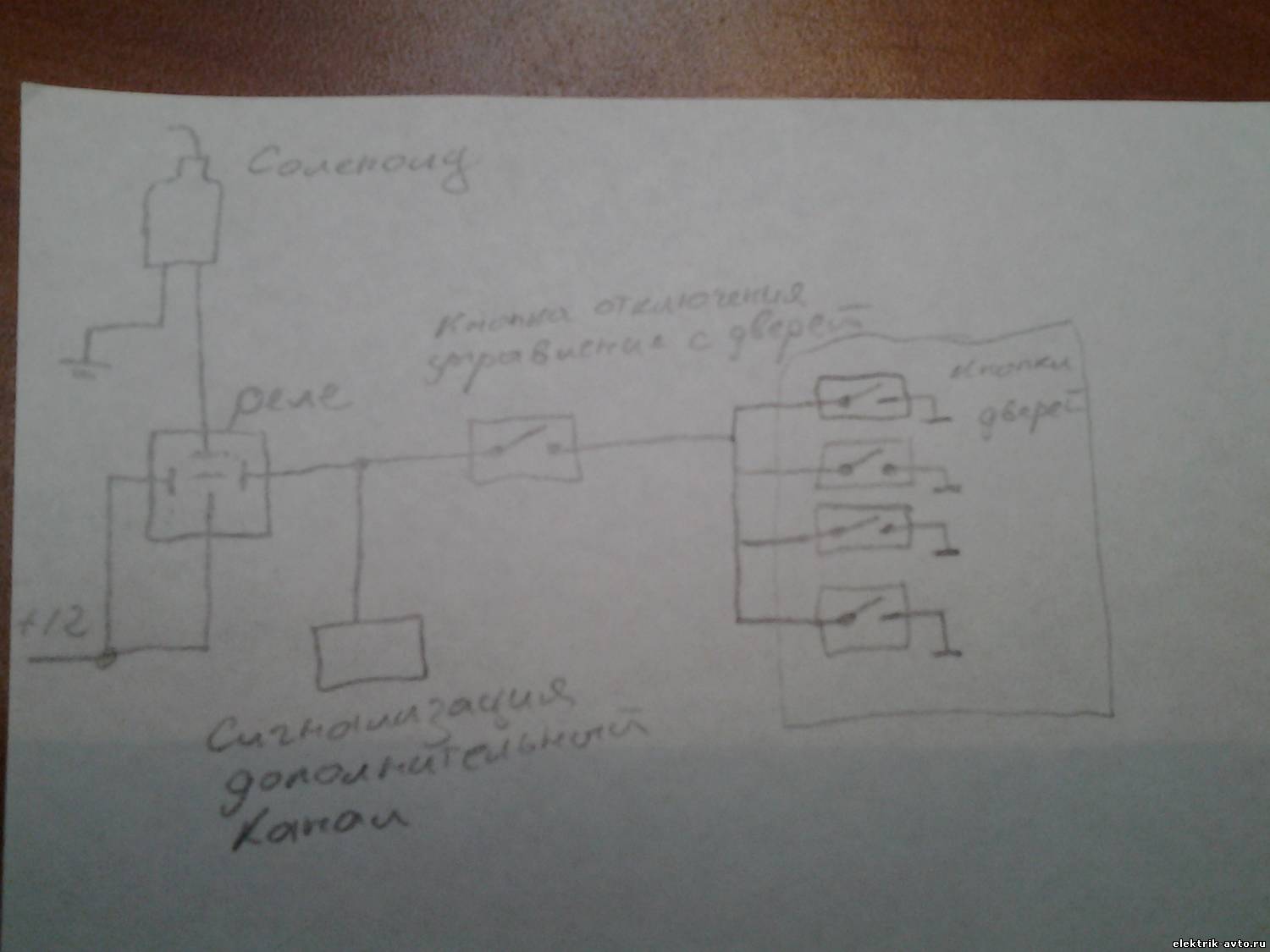

Одного реле 4х контактного хватит. Как то так (за художество не бить! Так лучше понимают.)
Прикрепления: 3988176.jpg(72Kb)


Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 09:51 | Сообщение # 4
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата aleksjud ()
марку машины напиши и сигнализации котору ты хочеш поставить.

Марка Ваз 21124, сигнализации пока нет.

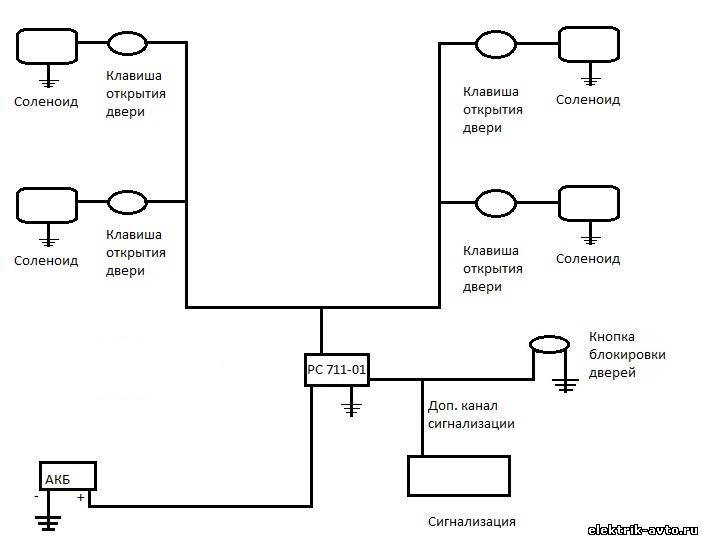

Нет Fire  ты не много не так понял. Соленоид стоит в каждой двери. Я нарисовал схему. Как думаете она будет работать или нет?
Прикрепления: 0049272.jpg(50Kb)


Сообщение отредактировал Серега174 - Пятница, 06.12.2013, 10:41

FireДата: Пятница, 06.12.2013, 14:15 | Сообщение # 5
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Не будет. По вашей схеме реле не выдает постоянный + , кнопки не пропускают + ,и тд. Сейчас накидали вам схемку

Ярославль. Ремонтирую лично.

Сообщение отредактировал Fire - Пятница, 06.12.2013, 14:23

FireДата: Пятница, 06.12.2013, 14:50 | Сообщение # 6
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline

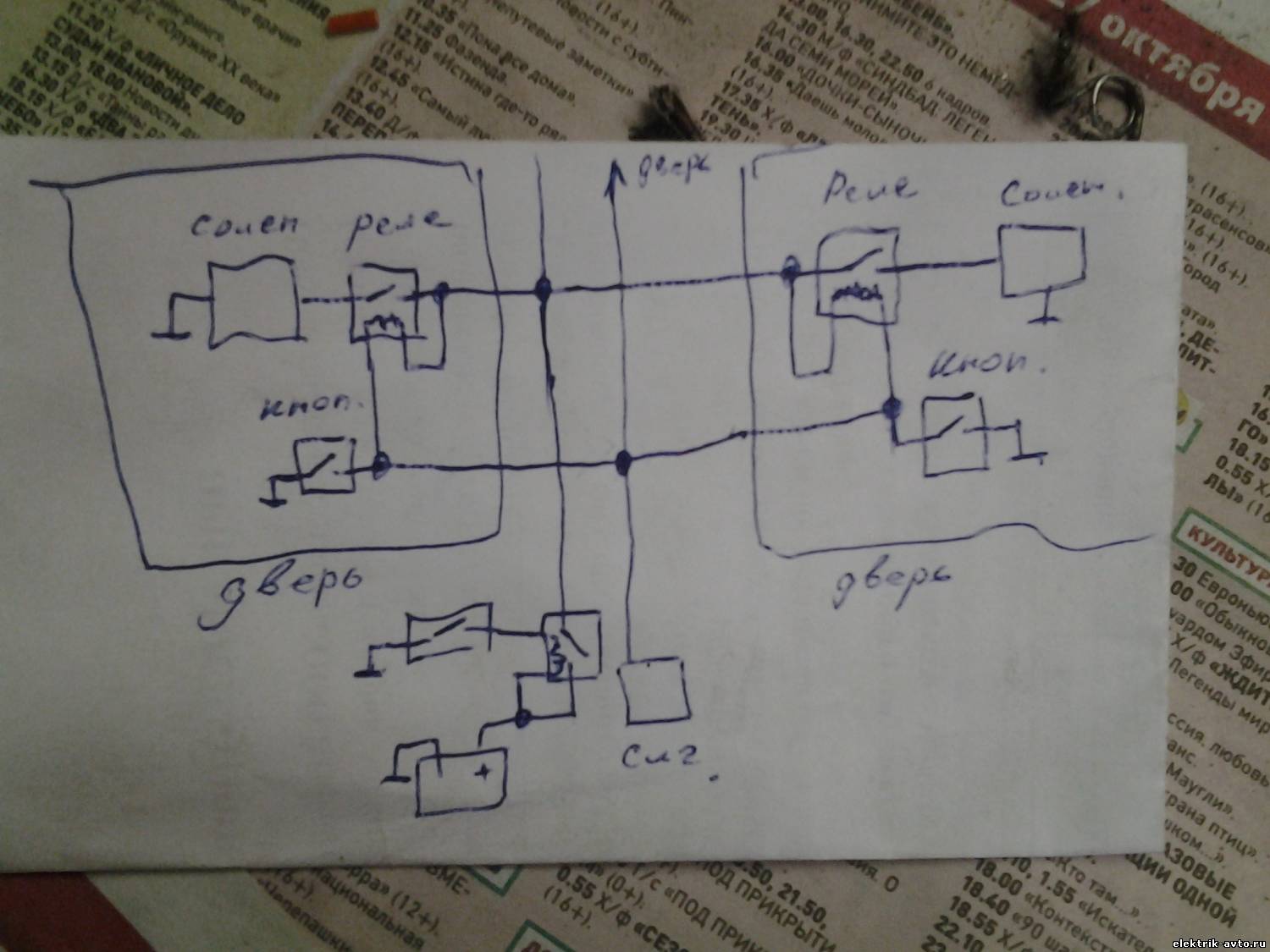

В каждую дверь прийдется ставить реле и тянуть + включения , и минус управления от сигналки .
Прикрепления: 2783446.jpg(117Kb)


Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 16:13 | Сообщение # 7
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Цитата Fire ()
реле не выдает постоянный +
Почему не выдает? на кнопки идет постоянный "+" через реле, нажал на кнопку подал на реле "-" обмотка возбудилась и переключилась в др. положение, в результате "+" больше на кнопки не идет. Снова нажал на кнопку обмотка возбудилась подав "+" на нужный выход. Кнопки должны пропускать "+" только при нажатии.

И по твоей схеме
1. Двери открывать можно либо кнопкой, либо с сигнализации (свободный канал?). Причем обе двери сразу и любой кнопкой, А мне нужно каждую дверь отдельно каждой кнопкой
2. Блокировка осуществляется только выключателем.
3. Через обмотку нижнего по схеме реле, в разблокированном состоянии, будет постоянно протекать ток.


Сообщение отредактировал Серега174 - Пятница, 06.12.2013, 16:22

FireДата: Пятница, 06.12.2013, 16:20 | Сообщение # 8
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Тоесть кнопка проходная на двери а где тогда +отдельный на кнопке или как кнопка управляет реле?

Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 16:25 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
Плюс проходит через реле при замыкании контактов в самом реле. Как я понимаю на кнопке должен быть минус который при нажатии возбуждает реле и переключается в др положение

FireДата: Пятница, 06.12.2013, 16:30 | Сообщение # 10
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
По моей можно либо открыть своей кнопкой на двери либо от сигналки все , либо отключить все .
А как хотелось бы?

Добавлено (06.12.2013, 16:30)
---------------------------------------------
Ps буду здесь после 22.00


Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 16:33 | Сообщение # 11
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
каждая дверь должна открываться своей кнопкой, открыть можно лиш кнопкой запитав соленоид .
Назначение сигналки лиш ,как и клавиши отключить запитку кнопок дверей,чтобы дверь не открылась.
Как в ино-авто стеклоподъёмники,нажал кнопку и пассажиры не смогут поднять опустить стёкла,там она отключает минус на кнопки.

FireДата: Пятница, 06.12.2013, 16:38 | Сообщение # 12
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
Дай схемку твоего реле или опиши принцип его работы ( искать нет времени).

Добавлено (06.12.2013, 16:38)
---------------------------------------------
А с улицы как открывать?


Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 16:43 | Сообщение # 13
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline

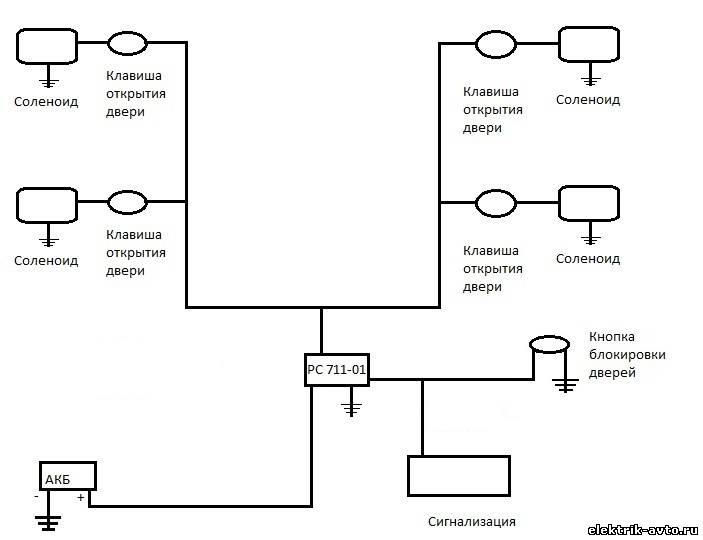

Вот примерная схема. Было предложено использовать реле РС-711 но это примерное и не точное

Добавлено (06.12.2013, 16:43)
---------------------------------------------
С улицы будут открываться только передние двери, секретными кнопками

Прикрепления: 9203882.jpg(47Kb)

FireДата: Пятница, 06.12.2013, 16:48 | Сообщение # 14
Генералиссимус
Группа: Пользователи
Сообщений: 1706

Миним.выплата 100р.
Репутация: 29
Статус: Offline
1.Вход с улицы водитель ? Пассажиры ?
2 Выход из салона водитель? Пассажиры?
3 управление от сигнализации - блокировка открытия всех или пассажиров?

Добавлено (06.12.2013, 16:48)
---------------------------------------------
По вашей кнопки дверей работать не будут реле при активации будет выдавать +12 а при управлении с кнопки двери от куда возьмется + ?


Ярославль. Ремонтирую лично.

Серега174Дата: Пятница, 06.12.2013, 16:49 | Сообщение # 15
Сержант
Группа: Пользователи
Сообщений: 24

Миним.выплата 100р.
Репутация: 0
Статус: Offline
1. С улицы кнопками открываются только передние две двери (каждая кнопка открывает свою дверь),
2. Из салона двери открываются кнопками *на каждой двери своя кнопка которая открывает дверь)
3. Блокировка всех дверей
