Форум Автоэлектриков » ЭЛЕКТРИКА АВТО » ПРОШУ ПОМОЧЬ » привод заслонки печки Opel Vectra C (Не могу подключить моторчик заслонки печки от климата)
привод заслонки печки Opel Vectra C
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

Помогите пожалуйста разобраться с подключением моторчика заслонки печки Opel Vectra C. Мне пришлось заменить моторчик, но разъем подключения оказался другим и соответственно внутреннее строение самого моторчика. (У меня печка с кондиционером соответственно 2 моторчики, а я взял один из такой же печи только раздельным климатом там 5 моторчиков) На разъемах штатной проводки печки автомобиля я тестером проверял напряжение:
1 контакт (тестер ничего не показал)
2 контакт (тестер ничего не показал)
3 контакт (минус)
4 отсутствует
5 контакт (плюс на 4 секунды когда заслонка должна закрыться)
6 контакт (плюс на 4 секунды когда заслонка должна открыться)

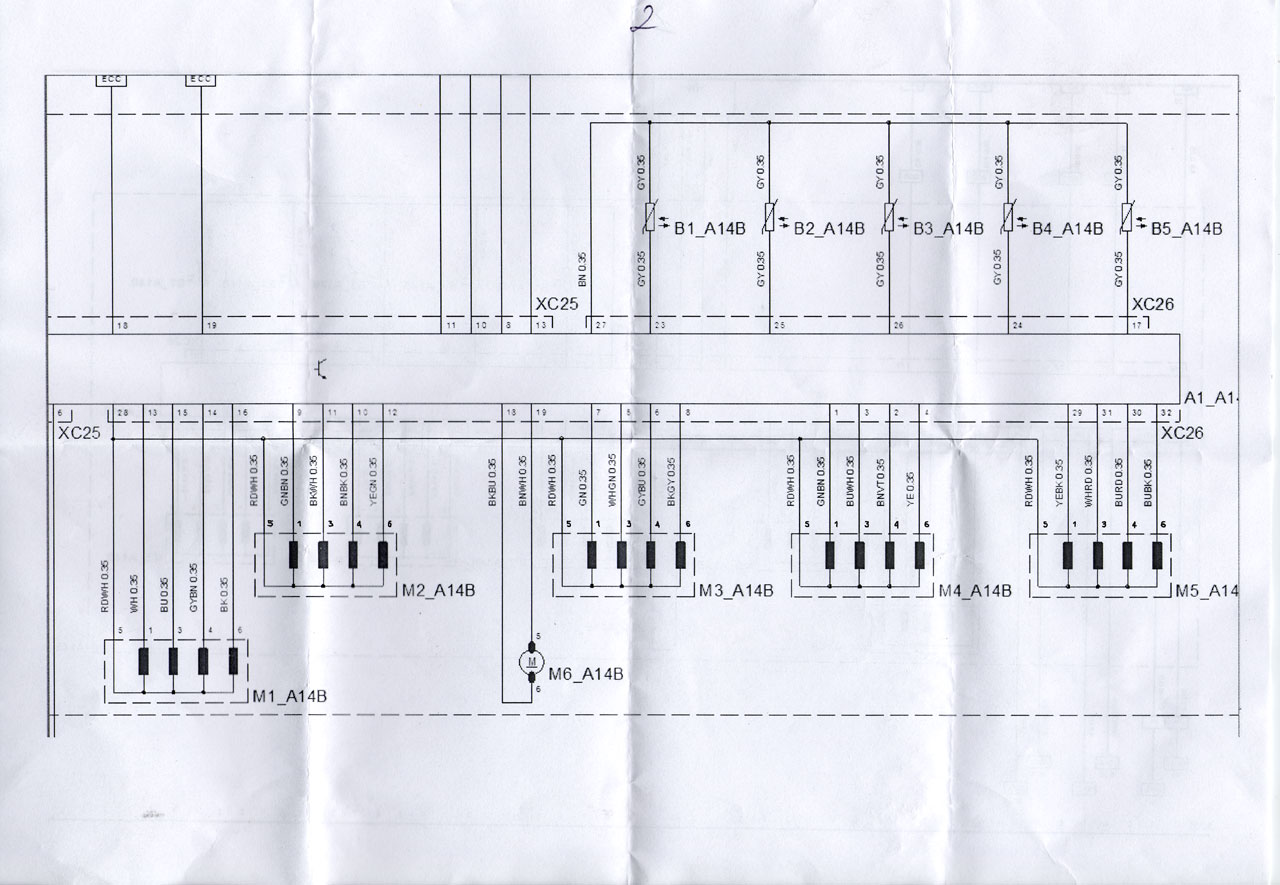

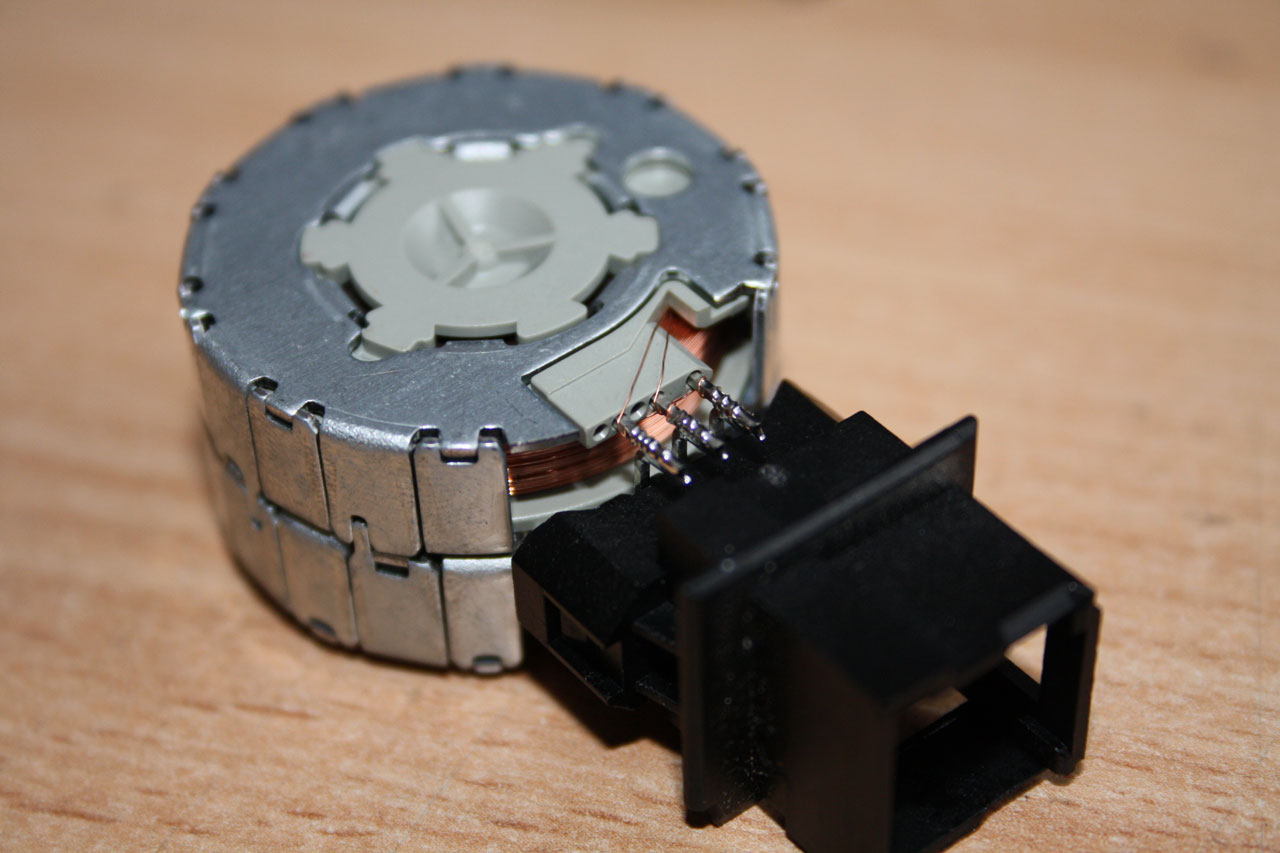

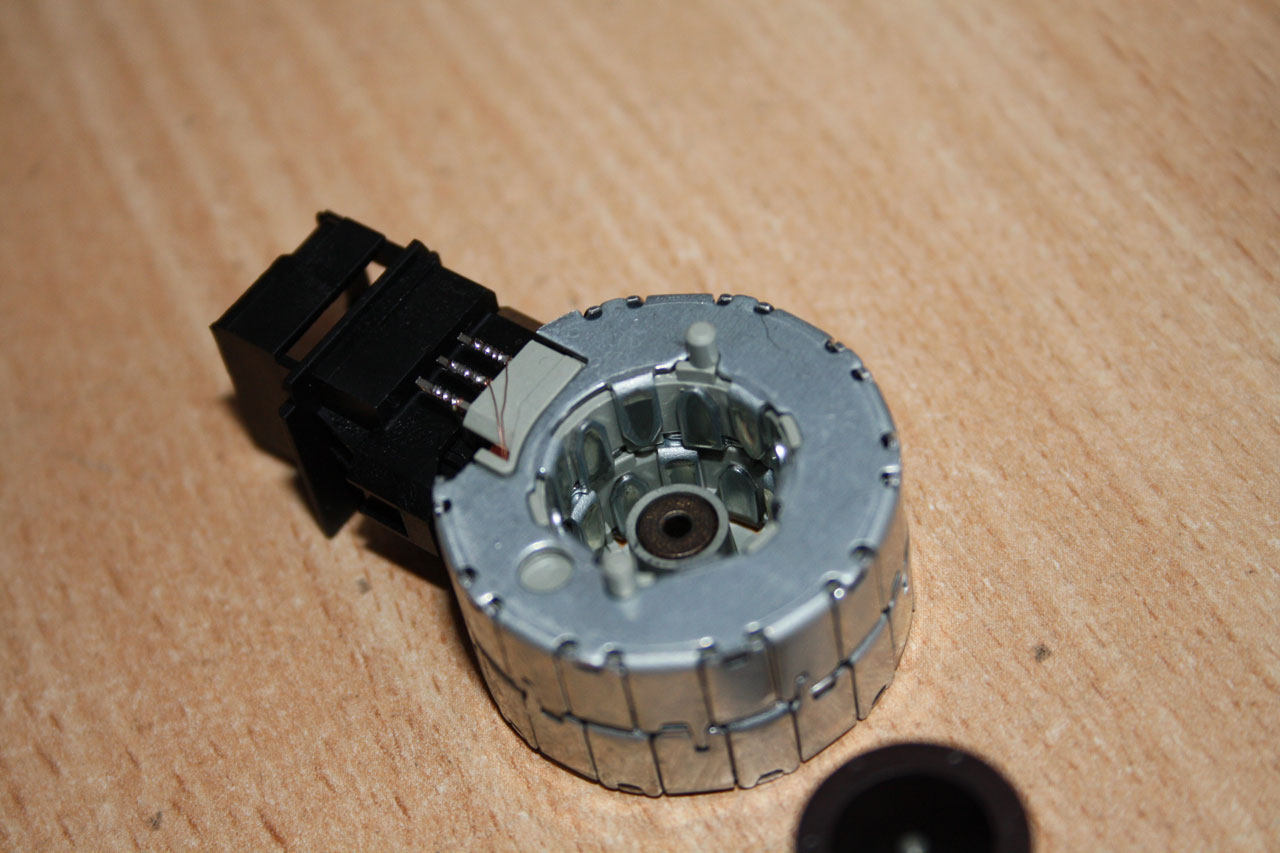

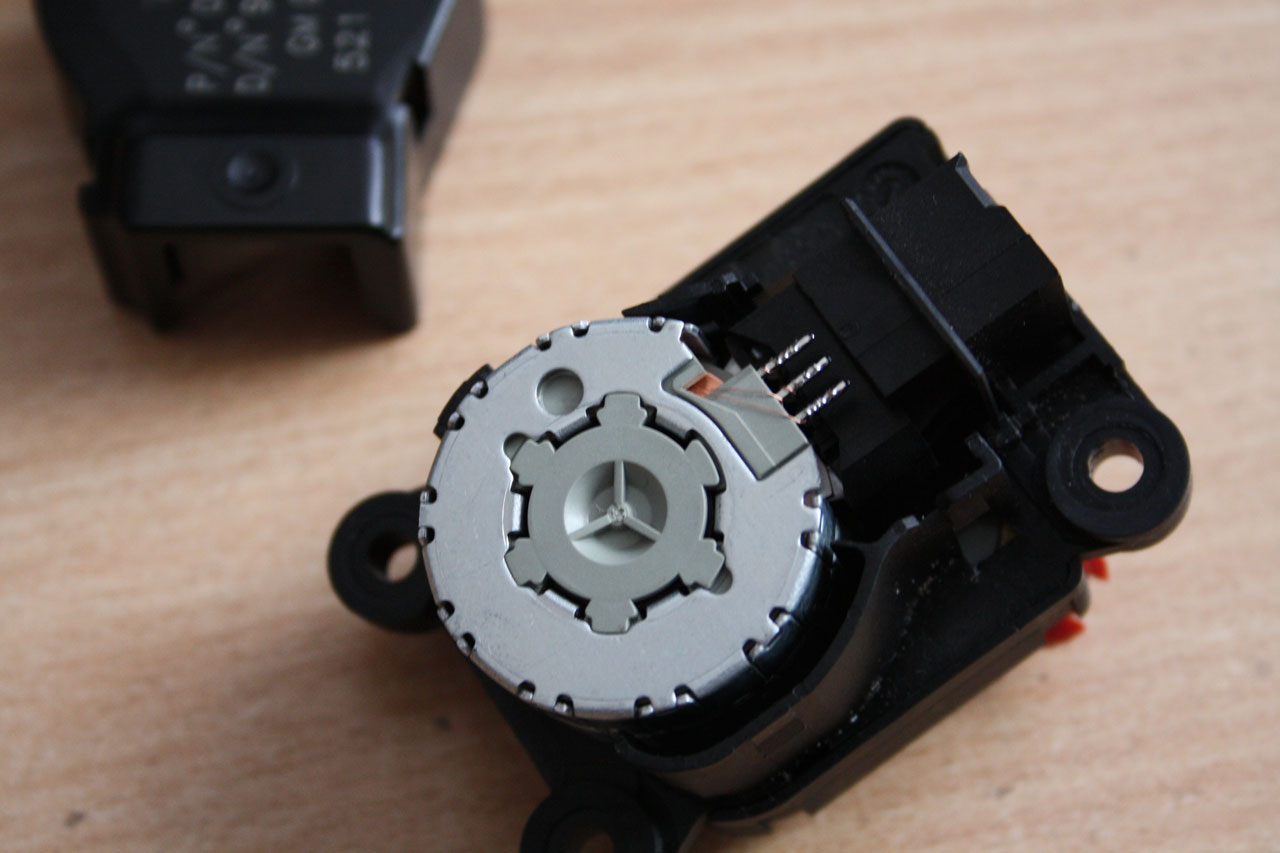

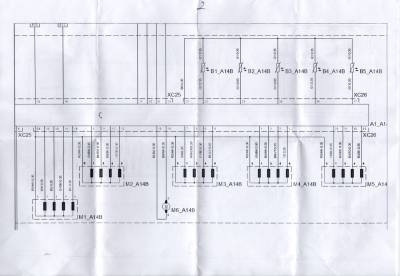

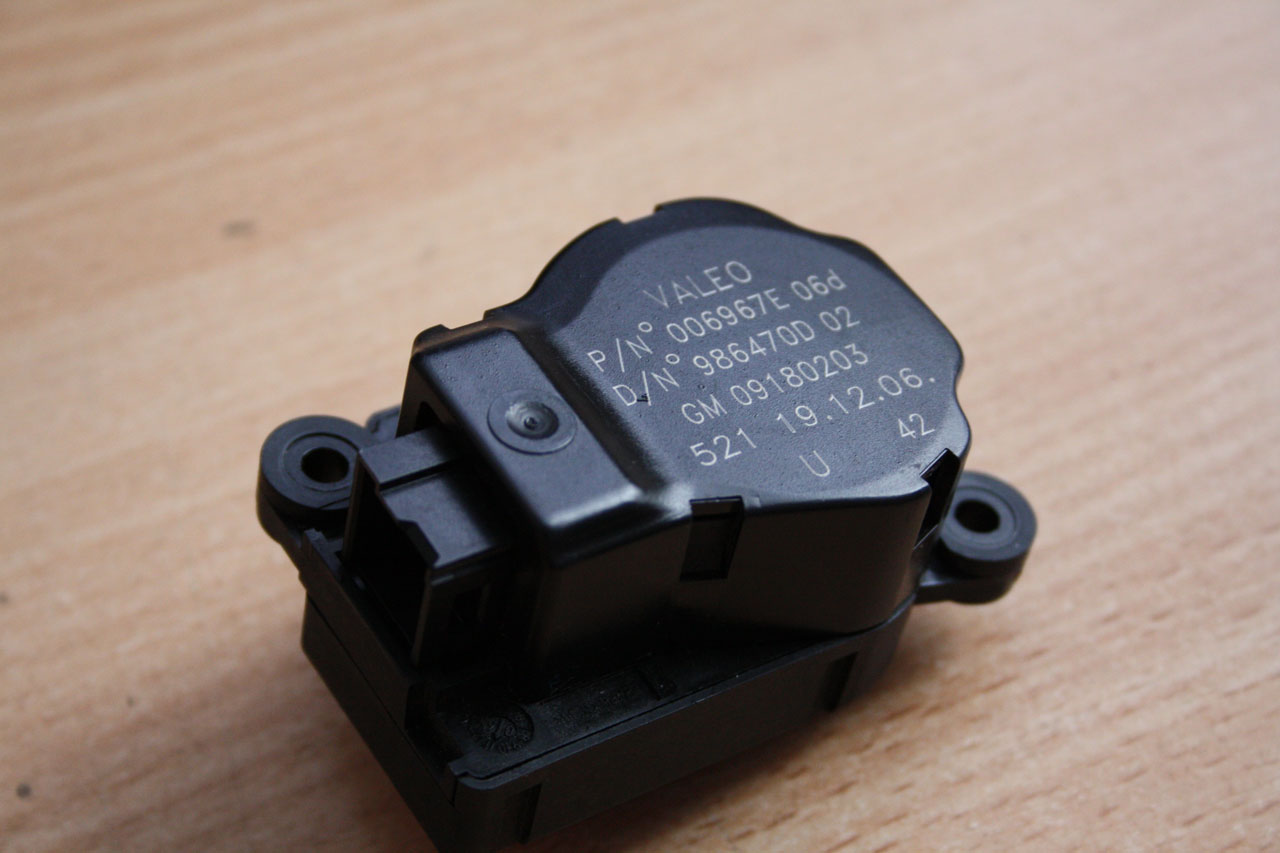

Подскажите пожалуйста на какие контакты подключить +и - от штатной проводки чтобы работал этот моторчик на месте старого. фото моторчика и Электросхема той проводки (раздельного климата) откуда я его взял прилагается.

Очень благодарен!

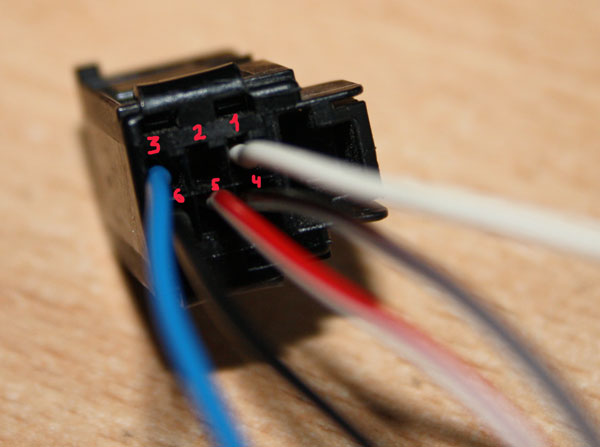

Так выглядит штекер который дали с ним.




сопротивление между контактами:
1/3=0,23к
1/4=0,23к
1/5=0,12к
1/6=0,23к
2 контак не подключался в системе
3/4=0,23к
3/5=0,12к
3-6=0,23к
4/5=0,12к
4/6=0,23к
5/6=0,12к

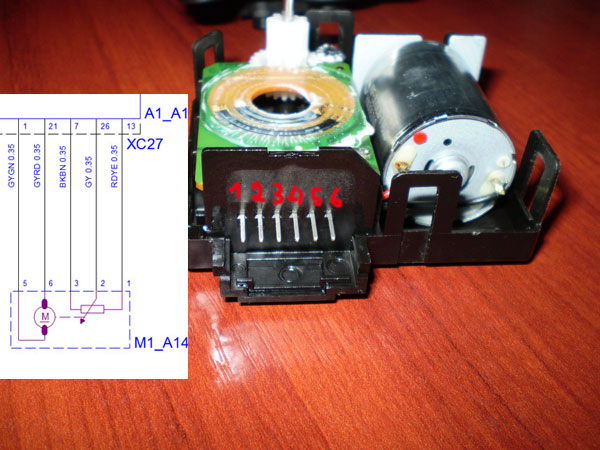

Вот так виглядел и такая схема подключения старого моторчика:
Сообщение отредактировал legendline - Четверг, 19.01.2012, 22:27
Прикрепления: 1943719.jpg (99.1 Kb) · 3130172.jpg (68.9 Kb) · 9025716.jpg (99.1 Kb) · 0060542.jpg (133.3 Kb) · 2427749.jpg (97.5 Kb) · 7449503.jpg (113.8 Kb) · 5334959.jpg (153.2 Kb) · 8819752.jpg (33.8 Kb) · 9541785.jpg (161.4 Kb) · 8748197.jpg (47.0 Kb)
пупок
Генералиссимус
Группа: Пользователи
Сообщений: 113
Репутация: 7
Статус: Оффлайн

Померейте тестером сопротивление между контактами и напишите

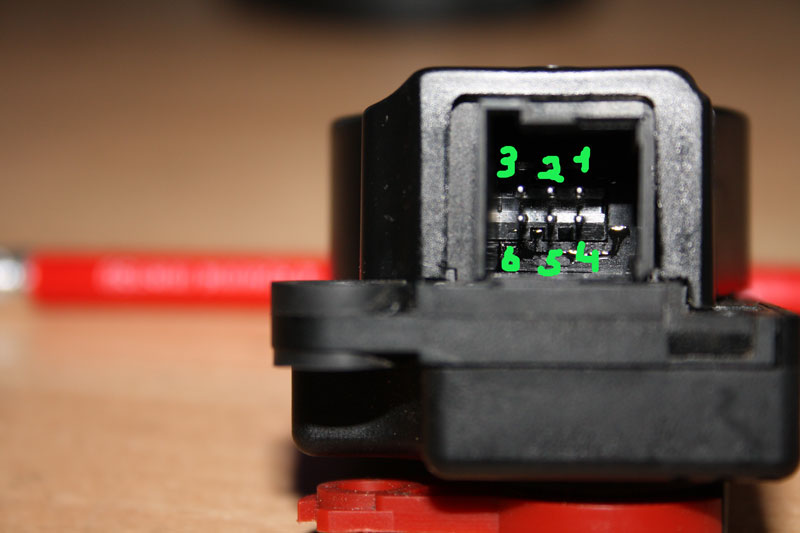

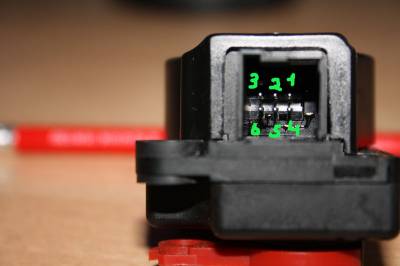

И сфоткайте саму клемму ( сколько там контактов, а то на фотках не видно) так сказать вид спереди...

Добро пожаловать на сайт -
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

сопротивление между контактами:
1/3=0,23к
1/4=0,23к
1/5=0,12к
1/6=0,23к
2 контак не подключался в системе
3/4=0,23к
3/5=0,12к
3-6=0,23к
4/5=0,12к
4/6=0,23к
5/6=0,12к
пупок
Генералиссимус
Группа: Пользователи
Сообщений: 113
Репутация: 7
Статус: Оффлайн


5 и 6 контакты моторчика --однозначно--причем 5 это плюс, а 6 минус ..........
а вот 1234 надо думать cry
Прикрепления: 0463201.jpg (10.9 Kb)

Добро пожаловать на сайт -
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

Добрый вечер. legendline, как сказано выше 5 и 6 контакт на разъёме сам двигатель, подключите лампочку
12в 5вт и включите заслонку.там должна меняться полярность (лампочка будет гореть в обоих случаях,при открыв. и закрыв. заслонки.Проверь сопротивление в моторчике между 5 и 6 контактом и они не должны прозваниваться с другими контактами.Остальные контакты,1234 это потенциометр показывающий угол открытия заслонки.Надо найти
средний провод 2, путём влюч. двигателя заслонки. cool
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

Добрый вечер всем!

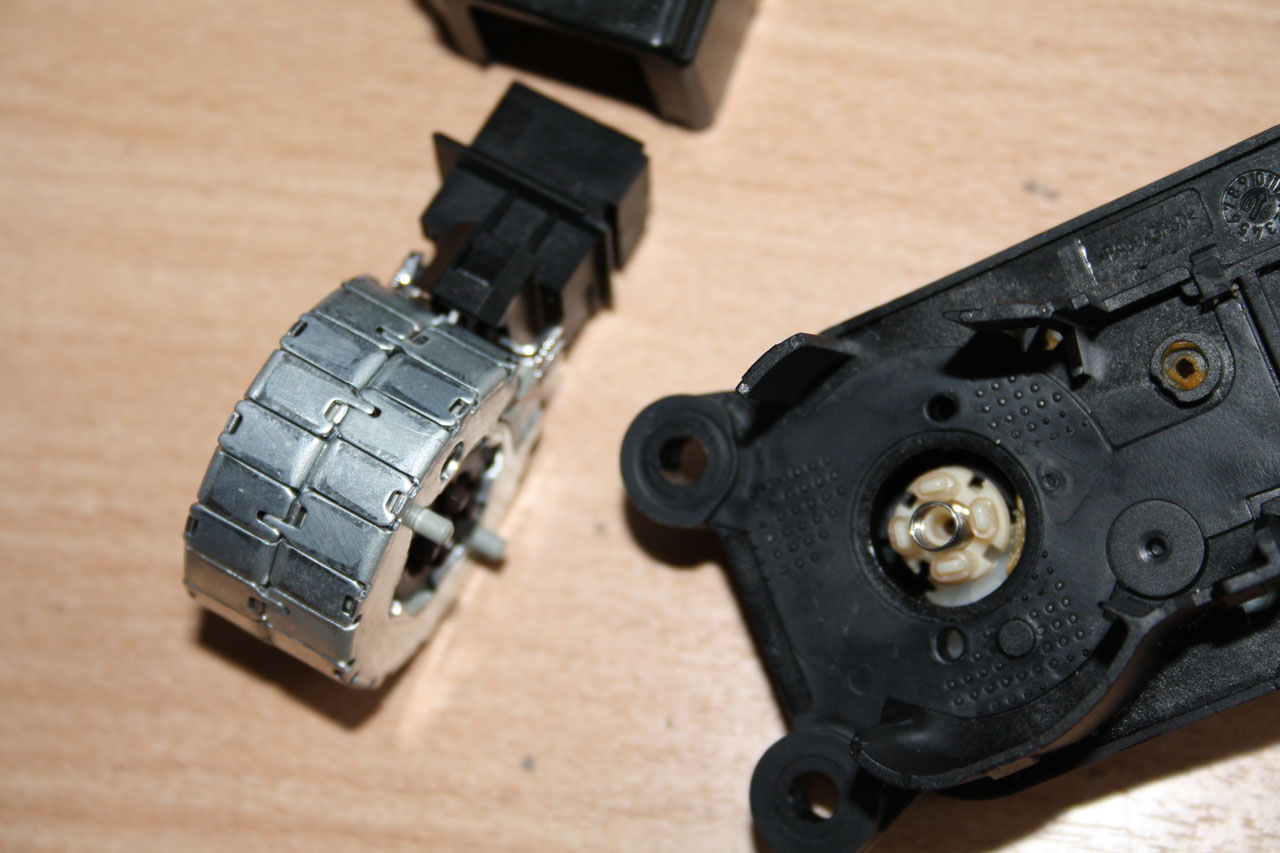

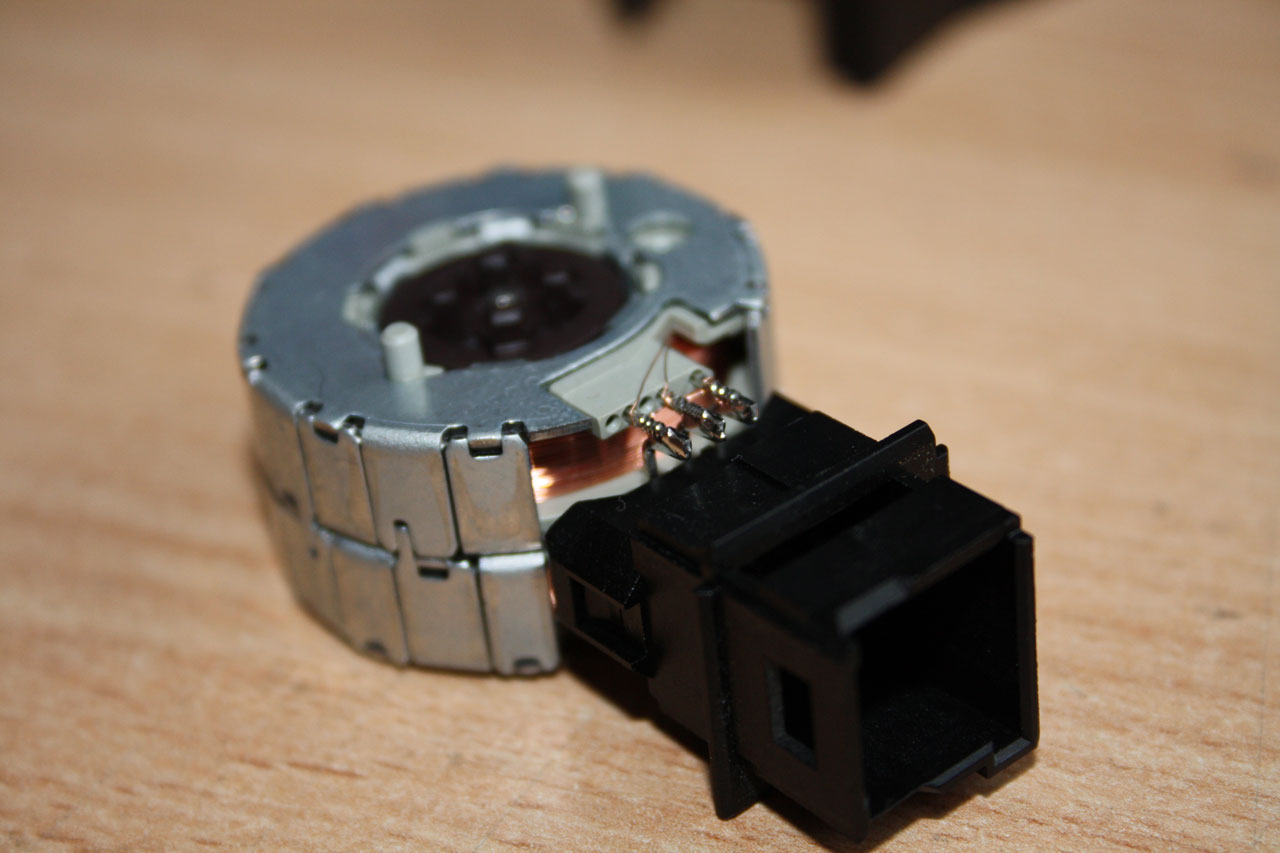

Я пробовал на 5 и 6 подавать питание реакция 0, а в разобранном виде видно что при подаче напряжения магнитная сердцевина делает поворот на 0,5 мм.
Пробовал методом подбора подавать питание на другие контакты также ничего.
На одном контакте делает движение в лево 0,5 мм на некоторых других движение в право также на 0,5 мм.
cry У меня такое впечатление что оно хочет переменный ток.
Все же старый вариант был прост, а это это чудо природы. А не может что этот моторчик хочет родной блок управления климатом, а не аналоговые переключатели.
cry "" Мне нужно было перед тем как покупать печку с раздельного климата посмотреть схему работы, а не когда уже все поставил изобретать велосипед. "" cry
пупок
Генералиссимус
Группа: Пользователи
Сообщений: 113
Репутация: 7
Статус: Оффлайн

Мда, вопрос интересный с твоей штуковиной ???
Добро пожаловать на сайт -
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

legendline, Если есть терпение проверь новый моторчик и 2 контакт сбрось все измерения если не тяжело.
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

1/2=0,12к
1/3=0,23к
1/4=0,23к
1/5=0,12к
1/6=0,23к
2/3=0,12к
2/4=0
2/5=0,12
2,6=0,12
3/4=0,23к
3/5=0,12к
3-6=0,23к
4/5=0,12к
4/6=0,23к
5/6=0,12к

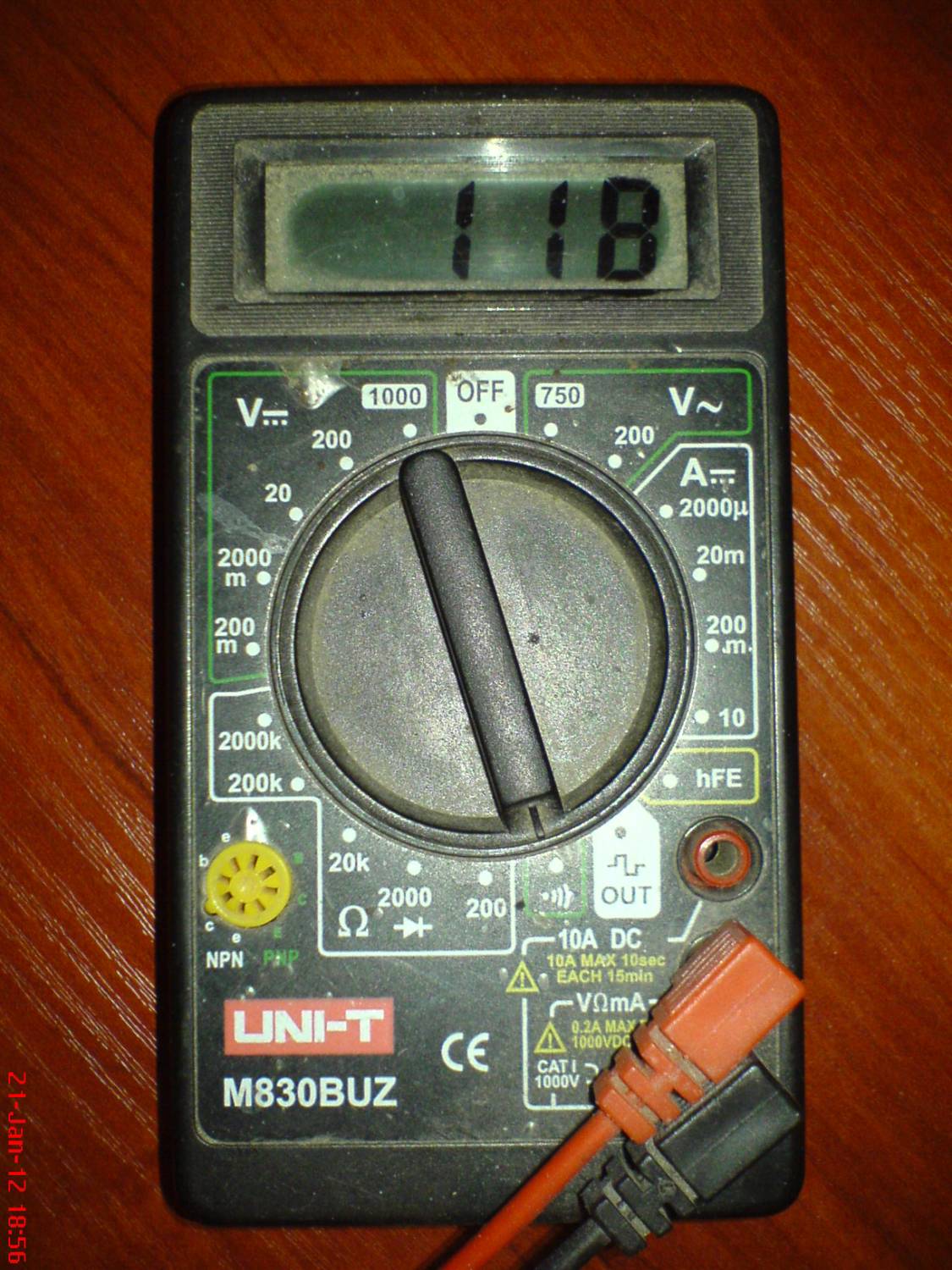

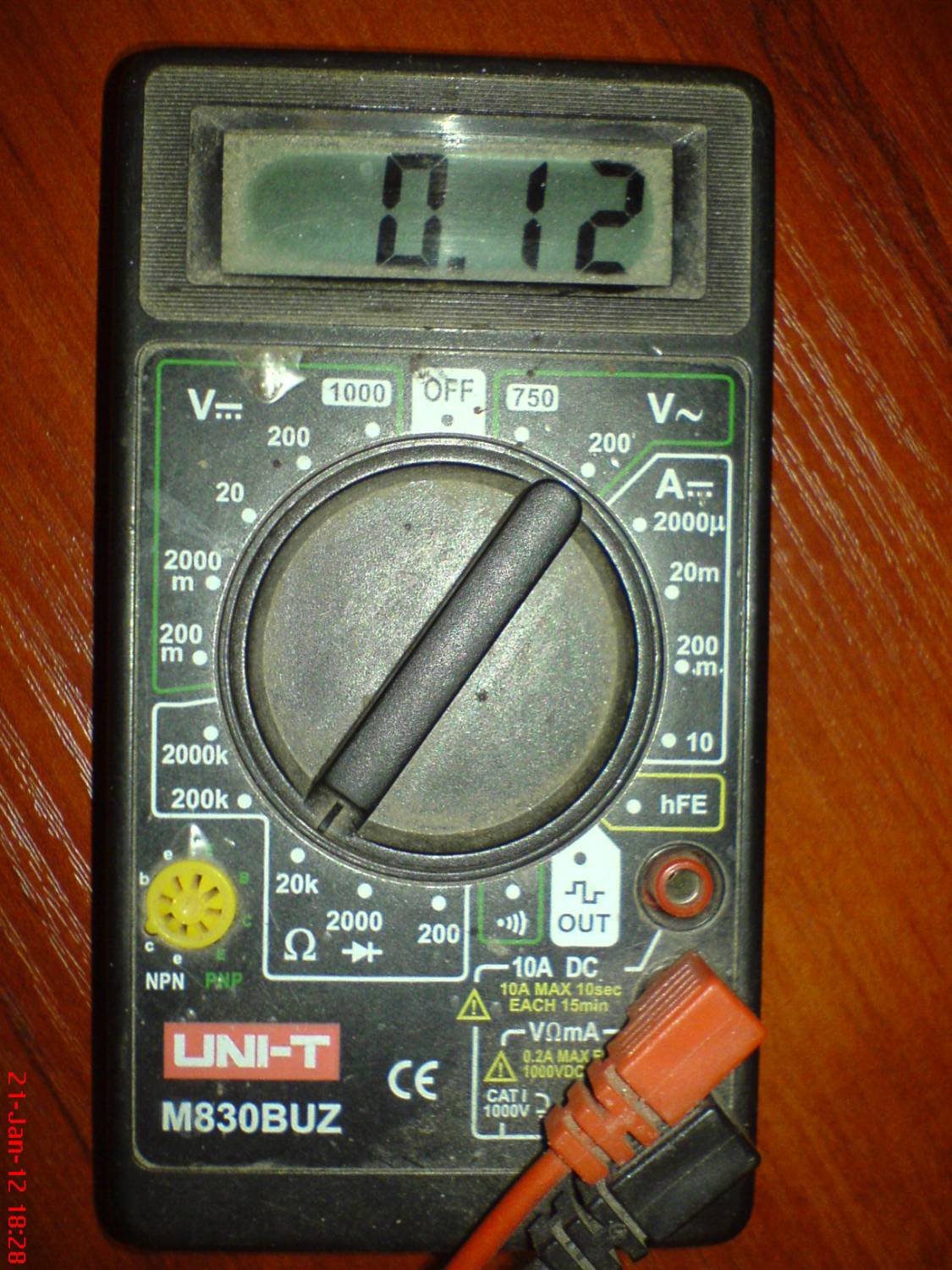

А может я что то не так меряю, я то не особо тестером мерять умею, я делал так:
Прикрепления: 4041088.jpg (226.6 Kb)
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

В таком положении тестера

такой результат:
1/2=119
1/3=238
1/4=238
1/5=119
1/6=237
2/3=119
2/4=119
2/5=писк
2,6=119
3/4=238
3/5=119
3-6=237
4/5=119
4/6=237
5/6= 118
Прикрепления: 4331561.jpg (231.5 Kb)
пупок
Генералиссимус
Группа: Пользователи
Сообщений: 113
Репутация: 7
Статус: Оффлайн

Что-то ты все таки не так меряешь ....Вот смотри, на снимке где ты меряешь на Омах у тебя
2/4=0 , значит соответственно и писк должен быть 2/4 , а ты пишешь 2/5=писк...интересно??? (обычно где 0 там должно пищать)
Еще при замере тестером, попробуй менять местами щупы---к примеру в одну сторону померил записал, потом поменяй концы щупов и снова замеряй...
Интересно, что получится...напиши...

Добро пожаловать на сайт -
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

а мерять как в 2 случае при пищалке или в 1?
электрик
Генерал-полковник
Группа: Пользователи
Сообщений: 800
Репутация: 23
Статус: Оффлайн

Ещё добавлю, мерий сопротивление на 200 ом предел.
legendline
Рядовой
Группа: Пользователи
Сообщений: 10
Репутация: 0
Статус: Оффлайн

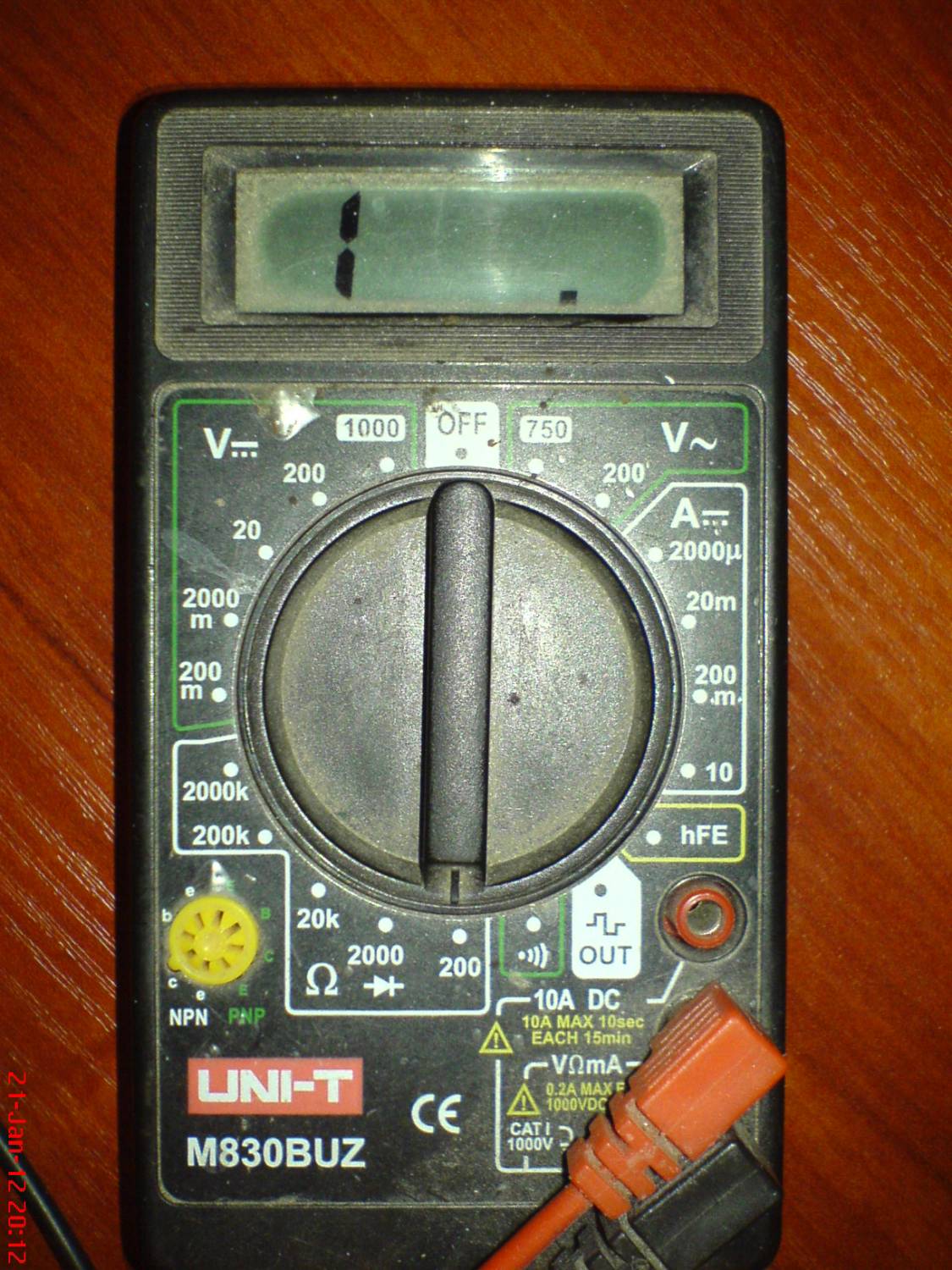

Измерения проводил так: (200 или надо было выбрать 200к? я поставил на 200)
только когда покозовало 1 это наверноэ 0? Вот я сфоткал:

черный /красный
1/2=119,4
1/3=1
1/4=1
1/5=119,0
1/6=1
2/3=119,3
2/4=120,8
2/5=02,5
2,6=119,8
3/4=1
3/5=118,9
3-6=1
4/5=1
4/6=1
5/6=118,1

красный/черный
1/2=119,4
1/3=1
1/4=1
1/5=119,1
1/6=1
2/3=119,1
2/4=118,8
2/5=00,8
2,6=118,4
3/4=1
3/5=119,0
3-6=1
4/5=118,8
4/6=1
5/6=118,1
Прикрепления: 6610526.jpg (241.4 Kb)
пупок
Генералиссимус
Группа: Пользователи
Сообщений: 113
Репутация: 7
Статус: Оффлайн

Блин,надо было на 2000 ставить, потому что 1 --это значит зашкаливает...а 0 он так и есть 0..
