Противотуманки в роли ДХО
alex-suzДата: Суббота, 24.12.2016, 19:36 | Сообщение # 16
Лейтенант
Группа: Друзья
Сообщений: 47

Миним.выплата 100р.
Репутация: 4
Статус: Offline
да, но распиновку не знаю

Везде нужна сноровка, смекалка, монтировка

Grigoriy91Дата: Суббота, 24.12.2016, 19:55 | Сообщение # 17
Лейтенант
Группа: Друзья
Сообщений: 49

Миним.выплата 100р.
Репутация: 3
Статус: Offline

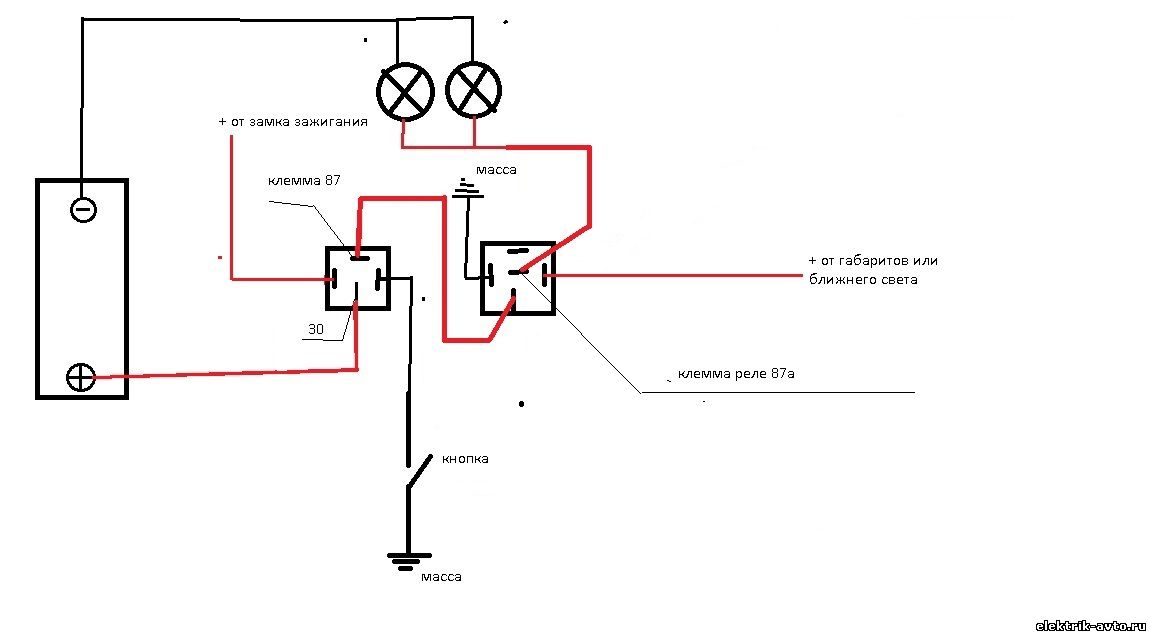

ловим картинку. на замке зажигания подключаемся к проводу - светлозеленый/фиолетовый.
второе реле пятиконтактное, при включении габаритов реле срабатывает и обрывает цепь, дхо тухнут.
вопросы останутся - пишите
Прикрепления: 6281797.jpg(43Kb)


для работы двс должны быть два условия: 1)есть ЧТО поджигать, 2)есть ЧЕМ поджигать. так вот работа диагноста состоит в поиске то одного, то второго

alex-suzДата: Суббота, 24.12.2016, 19:58 | Сообщение # 18
Лейтенант
Группа: Друзья
Сообщений: 47

Миним.выплата 100р.
Репутация: 4
Статус: Offline
спасибо! буду пробовать на следующих выходных

Везде нужна сноровка, смекалка, монтировка

sultan1Дата: Суббота, 24.12.2016, 20:03 | Сообщение # 19
Лейтенант
Группа: Проверенные
Сообщений: 50

Миним.выплата 100р.
Репутация: 2
Статус: Offline
странная схема!зачем два реле? а кнопка где??

автоэлектрик 1го уровня ( студент)

АндреиДата: Суббота, 24.12.2016, 21:21 | Сообщение # 20
Генерал-полковник
Группа: Модераторы
Сообщений: 1789

Миним.выплата 100р.
Репутация: 34
Статус: Offline
Первое реле включает силовой плюс только при вкл. зажигании (чтобы не забыли включённым) и тумблере,а второе выключает ДХО при включении габаритов или головного света.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

alex-suzДата: Суббота, 24.12.2016, 22:03 | Сообщение # 21
Лейтенант
Группа: Друзья
Сообщений: 47

Миним.выплата 100р.
Репутация: 4
Статус: Offline
кнопка на разрыв массы

Везде нужна сноровка, смекалка, монтировка

АндреиДата: Суббота, 24.12.2016, 23:07 | Сообщение # 22
Генерал-полковник
Группа: Модераторы
Сообщений: 1789

Миним.выплата 100р.
Репутация: 34
Статус: Offline
Скорее на замыкание с массой,а второе реле на разрыв силового плюса при подаче на 2-ое реле плюса от головного света или габаритов,кстати от дальнего я бы не подключал,будешь дальним светофорить ДХО моргать будет если конечно лампы головного света не управляются минусом,некоторые Японцы так устроенны.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

Grigoriy91Дата: Воскресенье, 25.12.2016, 11:09 | Сообщение # 23
Лейтенант
Группа: Друзья
Сообщений: 49

Миним.выплата 100р.
Репутация: 3
Статус: Offline
лучше всего от плюса габаритов. так заводские дхо подключаются. габариты включил, дхо потухли...

Добавлено (25.12.2016, 11:09)
---------------------------------------------
Цитата sultan1 ()
зачем два реле? а кнопка где??
два реле- для того чтобы работали только при зажигании, и тухли когда машину заглушите. Второе реле, чтобы тухли при включении габаритов. А кнопка подписана буквами прям на картинке, смотрите внимательнее


для работы двс должны быть два условия: 1)есть ЧТО поджигать, 2)есть ЧЕМ поджигать. так вот работа диагноста состоит в поиске то одного, то второго

Сообщение отредактировал Grigoriy91 - Воскресенье, 25.12.2016, 11:12

andru6Дата: Воскресенье, 25.12.2016, 14:06 | Сообщение # 24
Подполковник
Группа: Проверенные
Сообщений: 135

Миним.выплата 100р.
Репутация: 5
Статус: Offline

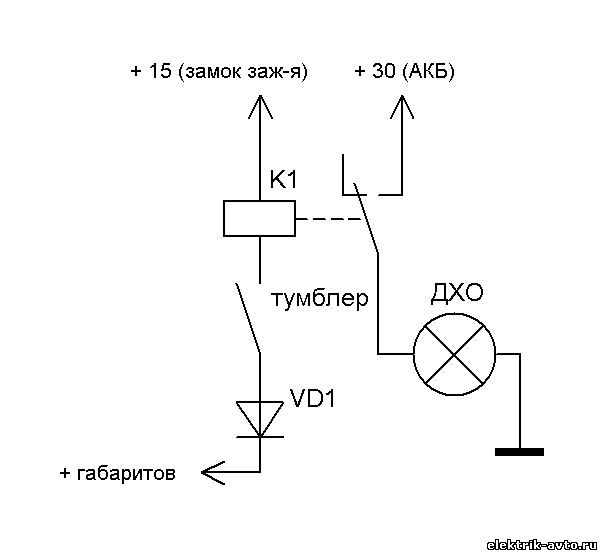

Что-бы работало при включенном зажигании, управлялось тумблером и тухло при включении габаритов - можно так:

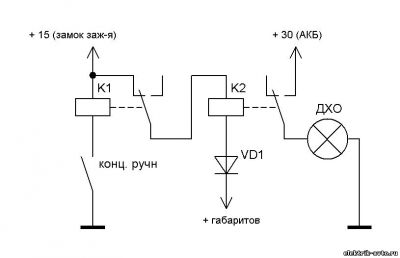

Чтобы совсем  "само-само", можно поручить управление ДХО концевику ручника:


Работает так:
Зажигание выключено - ДХО не горит независимо от положения ручника и/или габаритов.
Зажигание включено:
  • Ручник затянут - ДХО не горит независимо от габаритов;
  • Ручник отпущен (начало движения) - ДХО горят при выключенных габаритах и гаснут при их включении.


реле лучше брать типа 98.3734.
Прикрепления: 0333168.jpg(22Kb) · 2040018.jpg(27Kb)


Сообщение отредактировал andru6 - Воскресенье, 25.12.2016, 14:12

АндреиДата: Воскресенье, 25.12.2016, 15:00 | Сообщение # 25
Генерал-полковник
Группа: Модераторы
Сообщений: 1789

Миним.выплата 100р.
Репутация: 34
Статус: Offline
Тезка отличные схемы только многим автоэлектрикам особенно после курсов надо еще обьяснять что такое диод,многие на этом запинаются,поэтому если и рисовать то без полупроводников и желательно с упоминанием выводов реле,а то и что такое реле "В разрезе" они не знают smile

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

Grigoriy91Дата: Воскресенье, 25.12.2016, 15:05 | Сообщение # 26
Лейтенант
Группа: Друзья
Сообщений: 49

Миним.выплата 100р.
Репутация: 3
Статус: Offline
по первому типу не стал предлагать, так как человек новичек, и диода под рукой у него совсем не будет, да и лампочка в этом случае служит предохранителем, поэтому и показал со вторым реле. а насчет ручника - человеку предложили от замка зажигания, только для того чтобы выключать не забывал, и насколько я понял у него акпп, поэтому ручником редко пользоваться будет

Добавлено (25.12.2016, 15:05)
---------------------------------------------

Цитата Андреи ()
многим автоэлектрикам особенно после курсов надо еще обьяснять что такое диод,многие на этом запинаются,поэтому если и рисовать то без полупроводников и желательно с упоминанием выводов реле,а то и что такое реле "В разрезе" они не знают
более точно описал мои слова, вернее почему я именно такую схему предложил))))


для работы двс должны быть два условия: 1)есть ЧТО поджигать, 2)есть ЧЕМ поджигать. так вот работа диагноста состоит в поиске то одного, то второго

andru6Дата: Воскресенье, 25.12.2016, 15:59 | Сообщение # 27
Подполковник
Группа: Проверенные
Сообщений: 135

Миним.выплата 100р.
Репутация: 5
Статус: Offline

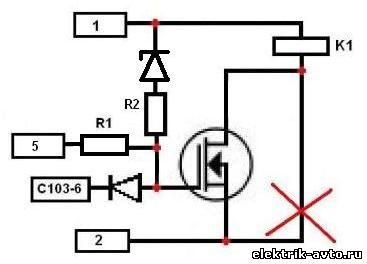

Хм, а сначала вообще такую

хотел предложить...  surprised
Эту схему подглядел на ffclub.ru, собрал - отлично работает: включает ДХО при запуске двигателя (отслеживает повышение напряжения в бортсети при начале работы генератора), гасит при включении габаритов или ручника. Все детали умещаются внутри самого реле типа 98.3734.

Кстати, будете смеятся, но я гораздо хуже "читаю" схемы, где нарисованы реле "в сборе", чем схемы, нарисованные в соответствии с системой УГО.
Прикрепления: 4674299.jpg(15Kb)


Сообщение отредактировал andru6 - Воскресенье, 25.12.2016, 16:14

Grigoriy91Дата: Воскресенье, 25.12.2016, 22:14 | Сообщение # 28
Лейтенант
Группа: Друзья
Сообщений: 49

Миним.выплата 100р.
Репутация: 3
Статус: Offline
Цитата andru6 ()
где нарисованы реле "в сборе"
такой рисунок сделал по той же причине что и схема простая. тот кто спрашивает - новичок. ему проще будет с таким видом схемы разобраться.
а в первый раз тоже предложил чтобы от запуска двигателя работали, но "простым" способом. Он не смог до вывода генератора добраться.
А работа от повышения напряжения бортсети заинтересовало)))


для работы двс должны быть два условия: 1)есть ЧТО поджигать, 2)есть ЧЕМ поджигать. так вот работа диагноста состоит в поиске то одного, то второго

АндреиДата: Воскресенье, 25.12.2016, 22:26 | Сообщение # 29
Генерал-полковник
Группа: Модераторы
Сообщений: 1789

Миним.выплата 100р.
Репутация: 34
Статус: Offline
То же заинтересовало,еще бы с именами деталей.....что за полевик,что за стабилитрон.

В любом пепелаце поломано только одно СИНХРОФАЗОМЕГОСУПЕРБУСТЕРКЛИСТЕРФАЗОТРОН(из обьяснении клиенту)

andru6Дата: Понедельник, 26.12.2016, 16:34 | Сообщение # 30
Подполковник
Группа: Проверенные
Сообщений: 135

Миним.выплата 100р.
Репутация: 5
Статус: Offline
Grigoriy91Андреи - схема отсюда. Тут подробно описывается, фотка хорошая. Спасибо авторам!!

Сообщение отредактировал andru6 - Понедельник, 26.12.2016, 16:35
